Nockenwellendichtring
Fahrzeugdaten
AUS- UND EINBAU
Arbeiten vor dem Ausbau und nach dem EinbauAusbau und Einbau des Zahnriemens (siehe ).

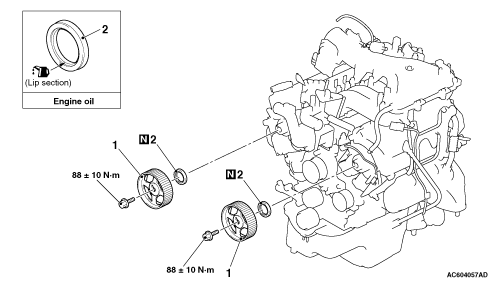

Ausbauschritte >>B>A
Ausbauschritte
- Nockenwellenrad
- Nockenwellendichtring
HINWEISE ZUM AUSBAU
AUSBAU DES NOCKENWELLENRADS
1.Die folgenden Spezialwerkzeuge verwenden, um das Nockenwellenrad gegen Verdrehen zu sichern. Halter für Vorderradnabe und Flanschgabel (MB990767) Stift (MD998715) 2.Das Nockenwellenrad ausbauen.
AUSBAU DES NOCKENWELLENDICHTRINGS
1. Vorsicht Darauf achten, dass Nockenwelle und Zylinderkopf nicht beschädigt werden. Mit einem Messer o. Ä. eine Kerbe in den Lippenbereich des Nockenwellendichtrings schneiden.2.Das Ende eines (-)-Schraubendrehers mit einem Werkstattlappen abdecken, in den eingekerbten Bereich des Nockenwellendichtrings einführen und den Nockenwellendichtring heraushebeln.
HINWEISE ZUM EINBAU
1.Motoröl auf die Dichtlippe des Nockenwellendichtrings auftragen.2.Den Nockenwellendichtring mit den folgenden Spezialwerkzeugen einpressen. Einbauwerkzeug für Nockenwellendichtring (MD998713) Adapter für Einbauwerkzeug für Nockenwellendichtring (MB991559)
1.Die folgenden Spezialwerkzeuge wie beim Ausbau verwenden, um das Nockenwellenrad gegen Verdrehen zu sichern. Halter für Vorderradnabe und Flanschgabel (MB990767) Stift (MD998715) 2.Die Schraube des Nockenwellenrads mit dem vorgeschriebenen Anzugsdrehmoment festziehen.Anzugsdrehmoment: 88 ± 10 N·m
Englisches Original anzeigen
CAMSHAFT OIL SEAL
REMOVAL AND INSTALLATION
Pre-removal and Post-installation OperationTiming Belt Removal and Installation (Refer to ).
Removal steps >>B>A
Removal steps
- Camshaft sprocket
- Camshaft oil seal
REMOVAL SERVICE POINTS
CAMSHAFT SPROCKET REMOVAL
1.Use the following special tools to stop the camshaft sprocket from turning. Front hub and flange yoke holder (MB990767) Pin (MD998715) 2.Remove the camshaft sprocket.
CAMSHAFT OIL SEAL REMOVAL
1. caution Be careful not to damage the camshaft and the cylinder head. Make a notch in the camshaft oil seal lip section with a knife, etc.2.Cover the end of a (-) driver with a shop towel and insert into the notched section of the camshaft oil seal, and pry out the camshaft oil seal to remove it.
INSTALLATION SERVICE POINTS
1.Apply engine oil to the camshaft oil seal lip.2.Use the following special tools to press-fit the camshaft oil seal. Camshaft oil seal installer (MD998713) Camshaft oil seal installer adapter (MB991559)
1.Use the following special tools to stop the camshaft sprocket from turning in the same way as was done during removal. Front hub and flange yoke holder (MB990767) Pin (MD998715) 2.Tighten the camshaft sprocket bolt to the specified torque.Tightening torque: 88 ± 10 N·m
