Zylinderkopfdichtung

Handbuchseite – für volle Größe antippen

Fahrzeugdaten

Fahrzeug: V80

AUS- UND EINBAU

Vorbereitende Arbeiten für den Ausbau Kraftstoffleitungsdruck abbauen (siehe GRUPPE 13D – Wartung am Fahrzeug, Druck in den Kraftstoffleitungen abbauen). Unterfahrschutzplatte und Motorraum-Unterbodenabdeckung (vorn) ausbauen (siehe GRUPPE 51 – Unterbodenabdeckung). Motoröl ablassen (siehe GRUPPE 12 – Wartung am Fahrzeug, Motorölwechsel). Motorkühlmittel ablassen (siehe GRUPPE 14 – Wartung am Fahrzeug, Motorkühlmittelwechsel). Ansaugkrümmer ausbauen (siehe GRUPPE 15 – Ansaugkrümmer). Zündspule ausbauen (siehe GRUPPE 16 – Zündanlage, Zündspule). Zahnriemen ausbauen (siehe ). Vorderes Auspuffrohr oder vorderen Katalysator ausbauen (siehe GRUPPE 15 – Auspuffrohr, Hauptschalldämpfer und Katalysator).
Nachbereitende Arbeiten für den Einbau Vorderes Auspuffrohr oder vorderen Katalysator einbauen (siehe GRUPPE 15 – Auspuffrohr, Hauptschalldämpfer und Katalysator). Zahnriemen einbauen (siehe ). Zündspule einbauen (siehe GRUPPE 16 – Zündanlage, Zündspule). Ansaugkrümmer einbauen (siehe GRUPPE 15 – Ansaugkrümmer). Motorkühlmittel auffüllen (siehe GRUPPE 14 – Wartung am Fahrzeug, Motorkühlmittelwechsel). Motoröl auffüllen (siehe GRUPPE 12 – Wartung am Fahrzeug, Motorölwechsel). Unterfahrschutzplatte und Motorraum-Unterbodenabdeckung (vorn) einbauen (siehe GRUPPE 51 – Unterbodenabdeckung). Auf Kraftstoffundichtigkeit prüfen
Zylinderkopfdichtung
Handbuchabbildung – für volle Größe antippen
Zylinderkopfdichtung
Handbuchabbildung – für volle Größe antippen
Zylinderkopfdichtung
Handbuchabbildung – für volle Größe antippen

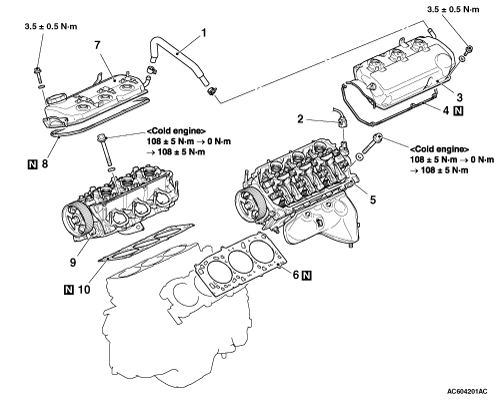

Ausbauschritte für Zylinderkopfdichtung (LH) 1. Blow-by-Schlauch · Kühlmittelauslassrohr, Wasserpumpeneinlassrohr und Kühlmittel-Bypassrohr des Zylinderkopfs (siehe GRUPPE 14 – Kühlmittelschlauch und Kühlmittelrohr). 2. Steckverbinder des Nockenwellen-Positionssensors 3. Kipphebeldeckel-Baugruppe 4. Kipphebeldeckeldichtung >>B>A>B>A
Ausbauschritte für Zylinderkopfdichtung (LH)
  1. Blow-by-Schlauch
·
Kühlmittelauslassrohr, Wasserpumpeneinlassrohr und Kühlmittel-Bypassrohr des Zylinderkopfs (siehe GRUPPE 14 – Kühlmittelschlauch und Kühlmittelrohr).
  1. Steckverbinder des Nockenwellen-Positionssensors
  1. Kipphebeldeckel-Baugruppe
  1. Kipphebeldeckeldichtung
  1. Zylinderkopf-Baugruppe der linken Zylinderbank
  1. Zylinderkopfdichtung
Ausbauschritte für Zylinderkopfdichtung (RH)
  1. Blow-by-Schlauch
·
Kühlmittelauslassrohr, Wasserpumpeneinlassrohr und Kühlmittel-Bypassrohr des Zylinderkopfs (siehe GRUPPE 14 – Kühlmittelschlauch und Kühlmittelrohr).
  1. Kipphebeldeckel-Baugruppe
  1. Kipphebeldeckeldichtung
  1. Zylinderkopf-Baugruppe der rechten Zylinderbank
  1. Zylinderkopfdichtung
HINWEIS ZUM AUSBAU
AUSBAU DER ZYLINDERKOPF-BAUGRUPPE

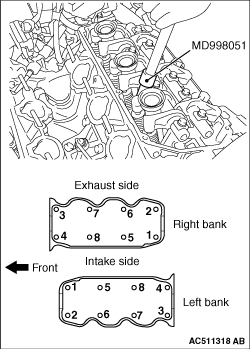

Die Zylinderkopfschrauben mit dem Spezialwerkzeug Zylinderkopfschraubenschlüssel (MD998051) in zwei oder drei Schritten in der Reihenfolge der in der Abbildung gezeigten Nummern lösen.
HINWEISE ZUM EINBAU
1. Vorsicht Darauf achten, dass keine Fremdkörper in die Kühlmittelkanäle, Ölkanäle und Zylinder gelangen. Die Montagefläche der Zylinderkopfdichtung entfetten.
2. So am Zylinderblock anbringen, dass sich die Kennzeichnung der Zylinderkopfdichtung an der Oberseite befindet.
1. Vorsicht Darauf achten, dass keine Fremdkörper in die Zylinder, Kühlmittelkanäle oder Ölkanäle gelangen. Andernfalls kann der Motor beschädigt werden. Die Dichtungsfläche der Zylinderkopf-Baugruppe mit einem Schaber reinigen.

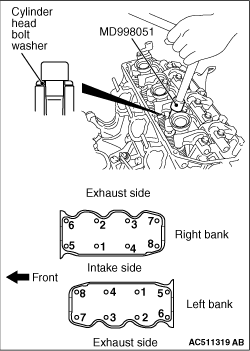

2. Vorsicht Die Unterlegscheiben der Zylinderkopfschrauben wie in der Abbildung gezeigt mit der abgeschrägten Seite nach oben einbauen. Die Zylinderkopfschrauben mit dem Spezialwerkzeug Zylinderkopfschraubenschlüssel (MD998051) wie folgt festziehen: (1) Die Zylinderkopfschrauben in der gezeigten Reihenfolge mit dem vorgeschriebenen Anzugsdrehmoment festziehen. Anzugsdrehmoment: 108 ± 5 N·m (2) Die Schrauben in umgekehrter Reihenfolge vollständig lösen. (3) Die Zylinderkopfschrauben in der gezeigten Reihenfolge mit dem vorgeschriebenen Anzugsdrehmoment festziehen. Anzugsdrehmoment: 108 ± 5 N·m
Englisches Original anzeigen

CYLINDER HEAD GASKET

REMOVAL AND INSTALLATION

Pre-removal Operation Fuel line pressure reduction (Refer to GROUP 13D - On-vehicle Service, Reduce Pressurized Fuel Lines ). Under skid plate and engine room under cover (front) removal (Refer to GROUP 51 - Under Cover ). Engine oil draining (Refer to GROUP 12 - On-vehicle Service, Engine Oil Replacement ). Engine coolant draining (Refer to GROUP 14 - On-vehicle Service, Engine Coolant Replacement ). Inlet manifold removal (Refer to GROUP 15 - Inlet Manifold ). Ignition coil removal (Refer to GROUP 16 - Ignition System, Ignition Coil ). Timing belt removal (Refer to ). Front exhaust pipe or front catalytic converter removal (Refer to GROUP 15 - Exhaust Pipe, Main Muffler and Catalytic Converter ).
Post-installation Operation Front exhaust pipe or front catalytic converter installation (Refer to GROUP 15 - Exhaust Pipe, Main Muffler and Catalytic Converter ). Timing belt installation (Refer to ). Ignition coil installation (Refer to GROUP 16 - Ignition System, Ignition Coil ). Inlet manifold installation (Refer to GROUP 15 - Inlet Manifold ). Engine coolant refilling (Refer to GROUP 14 - On-vehicle Service, Engine Coolant Replacement ). Engine oil refilling (Refer to GROUP 12 - On-vehicle Service, Engine Oil Replacement ). Under skid plate and engine room under cover (front) installation (Refer to GROUP 51 - Under Cover ). Fuel leak check
CYLINDER HEAD GASKET
Handbuchabbildung – für volle Größe antippen
CYLINDER HEAD GASKET
Handbuchabbildung – für volle Größe antippen
CYLINDER HEAD GASKET
Handbuchabbildung – für volle Größe antippen
CYLINDER HEAD GASKET
Handbuchabbildung – für volle Größe antippen
Cylinder head gasket (LH) removal steps 1. Blow-by hose · Cooling water outlet pipe, water pump inlet pipe and Cylinder head water by-pass pipe (Refer to GROUP 14 - Water Hose and Water Pipe ). 2. Camshaft position sensor connector 3. Rocker cover assembly 4. Rocker cover gasket >>B>A>B>A
Cylinder head gasket (LH) removal steps
  1. Blow-by hose
·
Cooling water outlet pipe, water pump inlet pipe and Cylinder head water by-pass pipe (Refer to GROUP 14 - Water Hose and Water Pipe ).
  1. Camshaft position sensor connector
  1. Rocker cover assembly
  1. Rocker cover gasket
  1. Left bank cylinder head assembly
  1. Cylinder head gasket
Cylinder head gasket (RH) removal steps
  1. Blow-by hose
·
Cooling water outlet pipe, water pump inlet pipe and Cylinder head water by-pass pipe (Refer to GROUP 14 - Water Hose and Water Pipe ).
  1. Rocker cover assembly
  1. Rocker cover gasket
  1. Right bank cylinder head assembly
  1. Cylinder head gasket
REMOVAL SERVICE POINT
CYLINDER HEAD ASSEMBLY REMOVAL
Using special tool head bolt wrench (MD998051), loosen the cylinder head bolts in two or three steps in the order of the numbers shown in the illustration.
INSTALLATION SERVICE POINTS
1. caution Do not allow any foreign materials get into the coolant passages, oil passages and cylinder. Degrease the cylinder head gasket mounting surface.
2.Assemble to the cylinder block so the cylinder head gasket identification mark is at the top surface.
1. caution Be careful that no foreign material gets into the cylinder, coolant passages or oil passages. Engine damage may result. Use a scraper to clean the gasket surface of the cylinder head assembly.
2. caution Install the head bolt washers with the bevelled side facing upwards as shown in the illustration. Use special tool head bolt wrench (MD998051) to tighten the cylinder head bolts as follows:(1) Tighten the cylinder head bolts to the specified torque in the order shown.Tightening torque: 108 ± 5 N·m(2) Loosen the bolts fully in the reverse order of that shown.(3) Tighten the cylinder head bolts to the specified torque in the order shown.Tightening torque: 108 ± 5 N·m
