Kurbelwellenriemenscheibe

Fahrzeugdaten
AUS- UND EINBAU
Arbeit vor dem Ausbau Ausbau der Kühlerabdeckung (oben) (siehe GRUPPE 14 - Kühler ).
Arbeit nach dem Einbau Prüfung und Einstellung der Antriebsriemenspannung (siehe ). Einbau der Kühlerabdeckung (oben) (siehe GRUPPE 14 - Kühler ).


Ausbauschritte 1. Antriebsriemen des Klimakompressors >>B>A>A>A

Ausbauschritte
- Antriebsriemen des Klimakompressors
- Generator-Antriebsriemen
- Kurbelwellenriemenscheiben-Zentralschraube
- Unterlegscheibe der Kurbelwellenriemenscheibe
- Kurbelwellenriemenscheibe

HINWEISE ZUM AUSBAU
AUSBAU DES ANTRIEBSRIEMENS DES KLIMAKOMPRESSORS
1.Die Sicherungsmutter der Spannrolle lösen.2. Vorsicht Soll der Antriebsriemen wiederverwendet werden, mit Kreide o. Ä. einen Pfeil auf der Rückseite des Riemens anbringen, der die Drehrichtung (im Uhrzeigersinn) angibt. Die Einstellschraube gegen den Uhrzeigersinn (nach links) drehen und den Antriebsriemen ausbauen.
AUSBAU DES GENERATOR-ANTRIEBSRIEMENS
1.Die Mutter der Generator-Schwenkschraube und die Sicherungsschraube lösen.2. Vorsicht Sollen die Antriebsriemen wiederverwendet werden, mit Kreide o. Ä. einen Pfeil auf der Rückseite der Riemen anbringen, der die Drehrichtung (im Uhrzeigersinn) angibt. Die Einstellschraube gegen den Uhrzeigersinn (nach links) drehen und die Antriebsriemen ausbauen.
AUSBAU DER ZENTRALSCHRAUBE DER KURBELWELLENRIEMENSCHEIBE
1. Vorsicht Nur die vorgeschriebenen Spezialwerkzeuge verwenden, da andernfalls der Riemenscheibendämpfer beschädigt werden kann. Die Kurbelwellenriemenscheibe mit den folgenden Spezialwerkzeugen festhalten. Riemenscheibenhalter (MB991800) Kurbelwellenriemenscheibenhalter (MB992100) 2.Die Zentralschraube der Kurbelwellenriemenscheibe lösen und die Unterlegscheibe der Kurbelwellenriemenscheibe sowie die Kurbelwellenriemenscheibe ausbauen.
HINWEISE ZUM EINBAU
1.Den Schmutz an der Kurbelwelle und der Kurbelwellenriemenscheibe wie in der Abbildung gezeigt mit einem Lappen abwischen.2.Den Schmutz an der Kurbelwelle und der Kurbelwellenriemenscheibe wie in der Abbildung gezeigt mit einem Lappen abwischen und anschließend die Bereiche entfetten. Hinweis Das Entfetten ist erforderlich, um eine Verringerung der Reibung zwischen den Kontaktflächen zu verhindern. 3.Die Kurbelwellenriemenscheibe einbauen.4.Den Schmutz an der Unterlegscheibe der Kurbelwellenriemenscheibe und der Zentralschraube der Kurbelwellenriemenscheibe wie in der Abbildung gezeigt mit einem Lappen abwischen.5.Eine angemessen geringe Menge Öl auf das Gewinde und die Sitzfläche der Zentralschraube der Kurbelwellenriemenscheibe auftragen.
6. Vorsicht Nur die vorgeschriebenen Spezialwerkzeuge verwenden, da andernfalls der Riemenscheibendämpfer beschädigt werden kann. Die Kurbelwellenriemenscheibe wie beim Ausbau mit den folgenden Spezialwerkzeugen gegen Drehen sichern. Riemenscheibenhalter (MB991800) Kurbelwellenriemenscheibenhalter (MB992100) 7. Vorsicht Ist der Anzugswinkel kleiner als der vorgeschriebene Anzugswinkel, kann die erforderliche Anzugskraft nicht gewährleistet werden. Ist der Anzugswinkel größer als der vorgeschriebene Anzugswinkel, die Schraube ausbauen und das Verfahren erneut von Anfang an durchführen. Die Zentralschraube der Kurbelwellenriemenscheibe gemäß dem nachstehenden Verfahren festziehen.(1) Die Zentralschraube der Kurbelwellenriemenscheibe mit dem vorgeschriebenen Anzugsdrehmoment festziehen.Anzugsdrehmoment: 50 N·m(2) Die Zentralschraube der Kurbelwellenriemenscheibe um 90 Grad weiterdrehen.(3) Die Zentralschraube der Kurbelwellenriemenscheibe vollständig lösen.(4) Die Zentralschraube der Kurbelwellenriemenscheibe mit dem vorgeschriebenen Anzugsdrehmoment festziehen.Anzugsdrehmoment: 50 N·m(5) Die Zentralschraube der Kurbelwellenriemenscheibe um 90 Grad weiterdrehen.
Englisches Original anzeigen
CRANKSHAFT PULLEY
REMOVAL AND INSTALLATION
Pre-removal Operation Radiator shroud cover (upper) removal (Refer to GROUP 14 - Radiator ).
Post-installation Operation Drive belt tension check and adjustment (Refer to ). Radiator shroud cover (upper) installation (Refer to GROUP 14 - Radiator ).

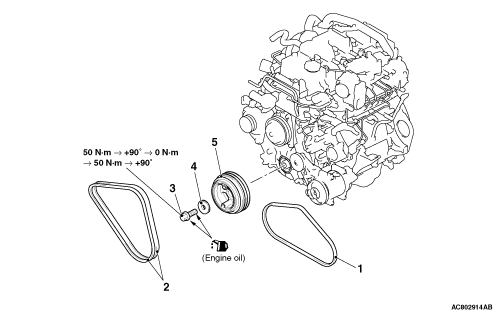

Removal steps 1. A/C compressor drive belt >>B>A>A>A

Removal steps
- A/C compressor drive belt
- Alternator drive belt
- Crankshaft pulley centre bolt
- Crankshaft pulley washer
- Crankshaft pulley

REMOVAL SERVICE POINTS
A/C COMPRESSOR DRIVE BELT REMOVAL
1.Loosen the locking nut of the tensioner pulley.2. caution To reuse the drive belt, draw an arrow indicating the rotating direction (clockwise) on the back of the belt using chalk, etc. Rotate the adjusting bolt to the anti-clockwise direction (to the left), and remove the drive belt.
ALTERNATOR DRIVE BELT REMOVAL
1.Loosen the nut for alternator pivot bolt and locking bolt.2. caution To reuse the drive belt, draw an arrow indicating the rotating direction (clockwise) on the back of the belt using chalk, etc. Rotate the adjusting bolt to the anti-clockwise direction (to the left), and remove the drive belt.
CRANKSHAFT PULLEY CENTRE BOLT REMOVAL
1. caution Use only the specified special tools, or a damaged pulley damper could result. Use the following special tools to hold the crankshaft pulley. Pulley holder (MB991800) Crank pulley holder (MB992100) 2.Loosen the crankshaft pulley centre bolt and remove the crankshaft pulley washer and crankshaft pulley.
INSTALLATION SERVICE POINTS

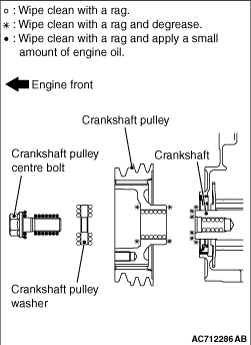

1.Wipe off the dirt on the crankshaft and the crankshaft pulley as shown in the figure using a rag.2.Wipe off the dirt on the crankshaft and crankshaft pulley as shown in the figure using a rag, and then degrease the areas. note Degreasing is necessary to prevent decrease in the friction between contacting surfaces. 3.Install the crankshaft pulley.4.Wipe off the dirt on the crankshaft pulley washer and the crankshaft pulley centre bolt as shown in the figure using a rag.5.Apply an appropriately small amount of oil to the threads and seating surface of the crankshaft pulley centre bolt.
6. caution Use only the specified special tools, or a damaged pulley damper could result. Use the following special tools to stop the crankshaft pulley from turning in the same way as was done during removal. Pulley holder (MB991800) Crank pulley holder (MB992100) 7. caution When the tightening angle is smaller than the specified tightening angle, the appropriate tightening capacity cannot be secured. When the tightening angle is larger than the specified tightening angle, remove the bolt to start from the beginning again according to the procedure. Tighten the crankshaft pulley centre bolt according to the procedure below.(1) Tighten the crankshaft pulley centre bolt to the specified torque.Tightening torque: 50 N·m(2) Tighten the crankshaft pulley centre bolt 90 degree angle.(3) Loosen the crankshaft pulley centre bolt fully.(4) Tighten the crankshaft pulley centre bolt to the specified torque.Tightening torque: 50 N·m(5) Tighten the crankshaft pulley centre bolt 90 degree angle.
caution When replacing the alternator drive belts with new belts, always replace two belts simultaneously.
