Kurbelwellen-Öldichtring

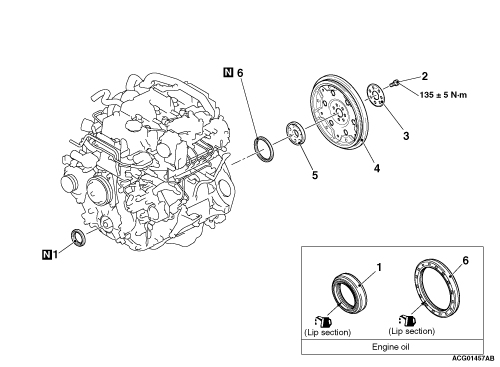

Handbuchseite – für volle Größe antippen

Fahrzeugdaten

Fahrzeug: V80

AUS- UND EINBAU

Ausbauschritte für vorderen Kurbelwellen-Öldichtring · Kurbelwellenriemenscheibe (siehe ). 1. Vorderer Kurbelwellen-Öldichtring Ausbauschritte für hinteren Kurbelwellen-Öldichtring · Getriebeeinheit (siehe GRUPPE 23C - Getriebeeinheit ). >>B>A>A>A
Ausbauschritte für vorderen Kurbelwellen-Öldichtring
·
Kurbelwellenriemenscheibe (siehe ).
  1. Vorderer Kurbelwellendichtring
Ausbauschritte für den hinteren Kurbelwellendichtring
·
Getriebeeinheit (siehe GRUPPE 23C - Getriebeeinheit ).
  1. Mitnehmerscheibenschraube
  1. Adapterplatte
  1. Antriebsscheibe
  1. Kurbelwellenadapter
  1. Hinterer Kurbelwellendichtring
Kurbelwellen-Öldichtring
Handbuchabbildung – für volle Größe antippen
Kurbelwellen-Öldichtring
Handbuchabbildung – für volle Größe antippen
HINWEIS ZUM AUSBAU
AUSBAU DER ANTRIEBSSCHEIBENSCHRAUBEN
1. Die Mitnehmerscheibe mit dem Spezialwerkzeug Schwungradhalter (MD998781) sichern.2. Die Schrauben der Mitnehmerscheibe entfernen.
HINWEISE ZUM EINBAU
Den Kurbelwellenadapter und die Adapterplatte wie dargestellt an der Mitnehmerscheibe montieren und anschließend die Mitnehmerscheibe an der Kurbelwelle montieren.
1.Die Mitnehmerscheibe wie beim Ausbau mit dem Spezialwerkzeug Schwungrad-Arretierwerkzeug (MD998781) sichern.2.Die Schrauben der Mitnehmerscheibe mit dem vorgeschriebenen Anzugsdrehmoment festziehen.Anzugsdrehmoment: 135 ± 5 N·m
Englisches Original anzeigen

CRANKSHAFT OIL SEAL

REMOVAL AND INSTALLATION

Crankshaft front oil removal steps · Crankshaft pulley (Refer to ). 1. Crankshaft front oil seal Crankshaft rear oil seal removal steps · Transmission assembly (Refer to GROUP 23C - Transmission Assembly ). >>B>A>A>A
CRANKSHAFT OIL SEAL
Handbuchabbildung – für volle Größe antippen
Crankshaft front oil removal steps
·
Crankshaft pulley (Refer to ).
  1. Crankshaft front oil seal
Crankshaft rear oil seal removal steps
·
Transmission assembly (Refer to GROUP 23C - Transmission Assembly ).
  1. Drive plate bolt
  1. Adapter plate
  1. Drive plate
  1. Crankshaft adapter
  1. Crankshaft rear oil seal
CRANKSHAFT OIL SEAL
Handbuchabbildung – für volle Größe antippen
CRANKSHAFT OIL SEAL
Handbuchabbildung – für volle Größe antippen
REMOVAL SERVICE POINT
DRIVE PLATE BOLT REMOVAL
1.Use special tool flywheel stopper (MD998781) to secure the drive plate.2.Remove the drive plate bolts.
INSTALLATION SERVICE POINTS
Assemble the crankshaft adapter and the adapter plate to the drive plate as shown, and then install the drive plate into the crankshaft.
1.Use special tool flywheel stopper (MD998781) to secure the drive plate in the same manner as removal.2.Tighten the drive plate bolts to the specified torque.Tightening torque: 135 ± 5 N·m
