Unterdruckpumpe
Fahrzeugdaten
AUS- UND EINBAU
Arbeiten vor dem Ausbau Luftansaugkanal ausbauen (siehe GRUPPE 15 - Luftfilter ). Kühlerverkleidungsabdeckung (oben) ausbauen (siehe GRUPPE 14 - Kühler ). Kühlerlüfter und Kühlerlüfterkupplung ausbauen (siehe GRUPPE 14 - Kühlerlüfter ).
Arbeiten nach dem Einbau Kühlerlüfter und Kühlerlüfterkupplung einbauen (siehe GRUPPE 14 - Kühlerlüfter ). Kühlerverkleidungsabdeckung (oben) einbauen (siehe GRUPPE 14 - Kühler ). Luftansaugkanal einbauen (siehe GRUPPE 15 - Luftfilter ).

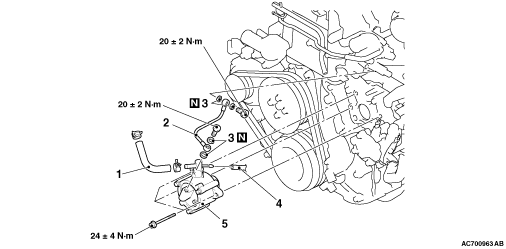

Ausbauschritte
Ausbauschritte
- Unterdruckschlauch
- Ölrohr
- Dichtung
- Unterdruckschlauchanschluss
- Unterdruckpumpenbaugruppe
HINWEIS ZUM AUSBAU
UNTERDRUCKSCHLAUCH AUSBAUEN
Entsprechend der Markierung am Unterdruckschlauch Ausrichtmarkierungen an der Unterdruckpumpenbaugruppe bzw. am Unterdruckrohr und an der Schlauchschelle anbringen und anschließend den Unterdruckschlauch ausbauen.
HINWEIS ZUM EINBAU
1.Wenn die Unterdruckpumpenbaugruppe durch eine neue ersetzt wird, an derselben Position wie die Ausrichtmarkierung an der ausgebauten Unterdruckpumpenbaugruppe eine Ausrichtmarkierung anbringen.2.Wie in der Abbildung dargestellt, den Unterdruckschlauch und die Schlauchschelle so einbauen, dass die Markierung mit der Ausrichtmarkierung übereinstimmt.
Englisches Original anzeigen
VACUUM PUMP
REMOVAL AND INSTALLATION
Pre-removal Operation Air Intake Duct Removal (Refer to GROUP 15 - Air Cleaner ). Radiator Shroud Cover (Upper) Removal (Refer to GROUP 14 - Radiator ). Cooling Fan and Cooling Fan Clutch Removal (Refer to GROUP 14 - Cooling Fan ).
Post-installation Operation Cooling Fan and Cooling Fan Clutch Installation (Refer to GROUP 14 - Cooling Fan ). Radiator Shroud Cover (Upper) Installation (Refer to GROUP 14 - Radiator ). Air Intake Duct Installation (Refer to GROUP 15 - Air Cleaner ).
Removal steps
Removal steps
- Vacuum hose
- Oil pipe
- Gasket
- Vacuum hose connection
- Vacuum pump assembly
REMOVAL SERVICE POINT
VACUUM HOSE REMOVAL
Aligning with the marking on the vacuum hose, make mating marks on the vacuum pump assembly or the vacuum pipe and the hose clamp, and then remove the vacuum hose.
INSTALLATION SERVICE POINT
1.When the vacuum pump assembly is replaced with a new one, make a mating mark in the same position as the mating mark on the removed vacuum pump assembly.2.As shown in the figure, install the vacuum hose and the hose clamp so that the marking is aligned with the mating mark.
