Motoreinheit

Handbuchseite – für volle Größe antippen

Fahrzeugdaten

Fahrzeug: V80

AUS- UND EINBAU

Arbeiten vor dem Ausbau Motorhaube ausbauen (siehe GRUPPE 42 - Motorhaube ). Unterfahrschutzplatte und untere Motorraumabdeckung (vorn) ausbauen (siehe GRUPPE 51 - Untere Abdeckung ). Batterie und Batterieträger ausbauen (siehe GRUPPE 54A - Batterie ). Motoröl ablassen (siehe GRUPPE 12 - Wartung am Fahrzeug, Motorölwechsel ). Motorkühlmittel ablassen (siehe GRUPPE 14 - Wartung am Fahrzeug, Motorkühlmittelwechsel ). Luftfiltereinheit und Luftansaugkanal ausbauen (siehe GRUPPE 15 - Luftfilter ). Kühler ausbauen (siehe GRUPPE 14 - Kühler ). Kühlerlüfter und Kühlerlüfterkupplung ausbauen (siehe GRUPPE 14 - Kühlerlüfter ). Ladeluftkühler ausbauen (siehe GRUPPE 15 - Ladeluftkühler ). Kraftstofffiltereinheit ausbauen (siehe GRUPPE 13C - Kraftstofffilter ).
Arbeiten nach dem Einbau Kraftstofffiltereinheit einbauen (siehe GRUPPE 13C - Kraftstofffilter ). Ladeluftkühler einbauen (siehe GRUPPE 15 - Ladeluftkühler ). Kühlerlüfter und Kühlerlüfterkupplung einbauen (siehe GRUPPE 14 - Kühlerlüfter ). Kühler einbauen (siehe GRUPPE 14 - Kühler ). Luftfiltereinheit und Luftansaugkanal einbauen (siehe GRUPPE 15 - Luftfilter ). Motorkühlmittel auffüllen (siehe GRUPPE 14 - Wartung am Fahrzeug, Motorkühlmittelwechsel ). Motoröl auffüllen (siehe GRUPPE 12 - Wartung am Fahrzeug, Motorölwechsel ). Batterie und Batterieträger einbauen (siehe GRUPPE 54A - Batterie ). Spannung des A/C-Kompressorantriebsriemens prüfen und einstellen (siehe ). Kraftstoffleitung entlüften (siehe GRUPPE 13B - Wartung am Fahrzeug, Kraftstoffleitung entlüften ). Unterfahrschutzplatte und untere Motorraumabdeckung (vorn) einbauen (siehe GRUPPE 51 - Untere Abdeckung ). Motorhaube einbauen (siehe GRUPPE 42 - Motorhaube ). Spaltmaß der Motorhaube einstellen (siehe GRUPPE 42 - Wartung am Fahrzeug, Spaltmaß um die Motorhaube einstellen ).
Motoreinheit
Handbuchabbildung – für volle Größe antippen
Motoreinheit
Handbuchabbildung – für volle Größe antippen
Motoreinheit
Handbuchabbildung – für volle Größe antippen
Ausbauschritte
  1. Motorabdeckung
  1. Halterung
  1. Masseanschluss
  1. Unterdruckschlauchanschluss
  1. Steuerkabelbaumanschluss
  1. Batteriekabelbaumanschluss
Ausbauschritte
  1. Unterdruckschlauchanschluss
  1. Antriebsriemen des Klimakompressors
  1. Servolenkungsölpumpen-Baugruppe
  1. A/C-Kompressoreinheit
  1. A/C-Kompressorhalter
  1. Heizungsschlauchanschluss
  1. Kraftstoffrücklaufschlauchanschluss
  1. Kraftstoffschlauchanschluss
·
Anlassereinheit (siehe GRUPPE 16 - Startsystem, Anlassermotor ).
·
Getriebeeinheit (siehe GRUPPE 23C - Getriebeeinheit ).
  1. Motorlagerungsbolzen
  1. Motoreinheit
HINWEISE ZUM AUSBAU
AUSBAU DES ANTRIEBSRIEMENS DES KLIMAKOMPRESSORS
1.Die Sicherungsmutter der Spannrolle lösen.2. Vorsicht Soll der Antriebsriemen wiederverwendet werden, mit Kreide o. Ä. einen Pfeil auf der Rückseite des Riemens anbringen, der die Drehrichtung (im Uhrzeigersinn) angibt. Die Einstellschraube gegen den Uhrzeigersinn (nach links) drehen und den Antriebsriemen ausbauen.
AUSBAU DER SERVOLENKUNGSÖLPUMPEN-BAUGRUPPE
1. Bei angeschlossenem Schlauch die Servolenkungsölpumpeneinheit von der Motoreinheit abbauen.
2. Nach dem Ausbau der Servolenkungsölpumpeneinheit diese mit einer Schnur an einer Stelle sichern, an der sie den Aus- und Einbau der Motoreinheit nicht behindert.
A/C-KOMPRESSOREINHEIT AUSBAUEN
1.Die A/C-Kompressoreinheit bei angeschlossenem Schlauch von der Halterung abbauen.
2.Nach dem Ausbau die A/C-Kompressoreinheit mit einer Schnur an einer Stelle befestigen, an der sie den Aus- und Einbau der Motorbaugruppe nicht behindert.
MOTORLAGERUNGSBOLZEN/MOTORBAUGRUPPE AUSBAUEN
1.Die Motorbaugruppe mit dem Spezialwerkzeug Aufhängekettensatz (MB991683) so weit anheben, dass die Motorlagerung entlastet ist.2.Die Motorlagerungsbolzen entfernen.3.Sicherstellen, dass alle Kabel, Schläuche und Kabelbaumsteckverbinder vom Motor getrennt sind.4.Das Spezialwerkzeug (MB991683) und den Kettenzug langsam anheben, um die Motorbaugruppe nach oben aus dem Motorraum herauszuheben.
HINWEIS ZUM EINBAU
1.Die Motorbaugruppe mit dem Spezialwerkzeug Aufhängekettensatz (MB991683) und einem Kettenzug auf die gleiche Weise wie beim Ausbau anheben.2.Die Motorbaugruppe einbauen und dabei darauf achten, dass keine Kabel, Schläuche oder Kabelbaumsteckverbinder eingeklemmt werden.
Englisches Original anzeigen

ENGINE ASSEMBLY

REMOVAL AND INSTALLATION

Pre-removal Operation Hood removal (Refer to GROUP 42 - Hood ). Under skid plate and engine room under cover (front) removal (Refer to GROUP 51 - Under Cover ). Battery and battery tray removal (Refer to GROUP 54A - Battery ). Engine oil draining (Refer to GROUP 12 - On-vehicle Service, Engine Oil Replacement ). Engine coolant draining (Refer to GROUP 14 - On-vehicle Service, Engine Coolant Replacement ). Air cleaner assembly and air intake duct removal (Refer to GROUP 15 - Air Cleaner ). Radiator removal (Refer to GROUP 14 - Radiator ). Cooling fan and cooling fan clutch assembly removal (Refer to GROUP 14 - Cooling Fan ). Intercooler removal (Refer to GROUP 15 - Intercooler ). Fuel filter assembly removal (Refer to GROUP 13C - Fuel Filter ).
Post-installation Operation Fuel filter assembly installation (Refer to GROUP 13C - Fuel Filter ). Intercooler installation (Refer to GROUP 15 - Intercooler ). Cooling fan and cooling fan clutch assembly installation (Refer to GROUP 14 - Cooling Fan ). Radiator installation (Refer to GROUP 14 - Radiator ). Air cleaner assembly and air intake duct installation (Refer to GROUP 15 - Air Cleaner ). Engine coolant refilling (Refer to GROUP 14 - On-vehicle Service, Engine Coolant Replacement ). Engine oil refilling (Refer to GROUP 12 - On-vehicle Service, Engine Oil Replacement ). Battery and battery tray installation (Refer to GROUP 54A - Battery ). A/C compressor drive belt tension check and adjustment (Refer to ). Fuel line air-bleeding (Refer to GROUP 13B - On-vehicle Service, Evacuation of Air From Fuel Line ). Under skid plate and engine room under cover (front) installation (Refer to GROUP 51 - Under Cover ). Hood installation (Refer to GROUP 42 - Hood ). Hood clearance adjustment (Refer to GROUP 42 - On-vehicle Service, Adjustment of Clearance Around Hood ).
ENGINE ASSEMBLY
Handbuchabbildung – für volle Größe antippen
ENGINE ASSEMBLY
Handbuchabbildung – für volle Größe antippen
ENGINE ASSEMBLY
Handbuchabbildung – für volle Größe antippen
ENGINE ASSEMBLY
Handbuchabbildung – für volle Größe antippen

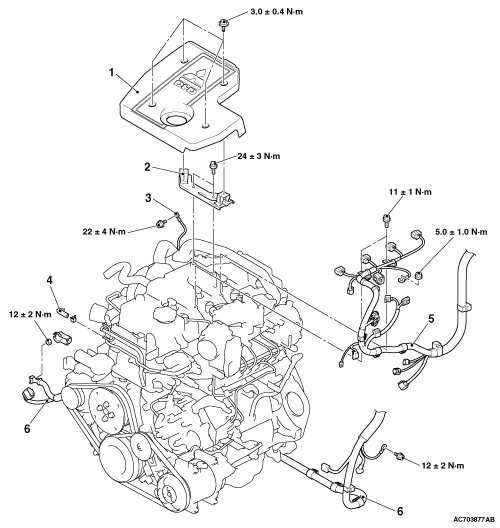

Removal steps 1. Engine cover 2. Bracket 3. Earth terminal connection 4. Vacuum hose connection 5. Control wiring harness connection 6. Battery wiring harness connection
Removal steps
  1. Engine cover
  1. Bracket
  1. Earth terminal connection
  1. Vacuum hose connection
  1. Control wiring harness connection
  1. Battery wiring harness connection

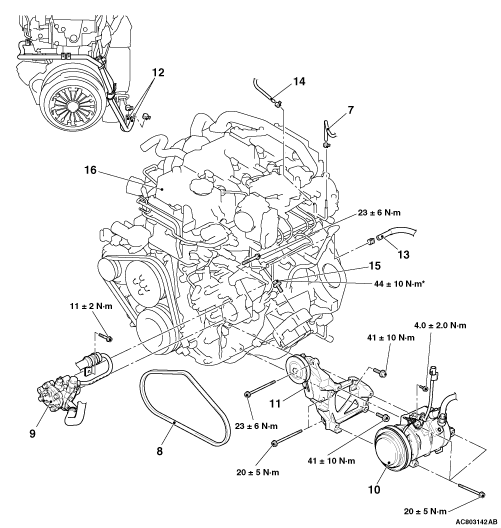

Removal steps 7. Vacuum hose connection 8. A/C compressor drive belt 9. Power steering oil pump assembly 10. A/C compressor assembly 11. A/C compressor bracket 12. Heater hose connection 13. Fuel return hose connection 14. Fuel hose connection · Starter assembly (Refer to GROUP 16 - Starting System, Starter Motor ). · Transmission assembly (Refer to GROUP 23C - Transmission Assembly ). 15. Engine mounting bolt
Removal steps
  1. Vacuum hose connection
  1. A/C compressor drive belt
  1. Power steering oil pump assembly
  1. A/C compressor assembly
  1. A/C compressor bracket
  1. Heater hose connection
  1. Fuel return hose connection
  1. Fuel hose connection
·
Starter assembly (Refer to GROUP 16 - Starting System, Starter Motor ).
·
Transmission assembly (Refer to GROUP 23C - Transmission Assembly ).
  1. Engine mounting bolt
  1. Engine assembly
REMOVAL SERVICE POINTS
A/C COMPRESSOR DRIVE BELT REMOVAL
1.Loosen the locking nut of the tensioner pulley.2. caution To reuse the drive belt, draw an arrow indicating the rotating direction (clockwise) on the back of the belt using chalk, etc. Rotate the adjusting bolt to the anti-clockwise direction (to the left), and remove the drive belt.
POWER STEERING OIL PUMP ASSEMBLY REMOVAL
1.With the hose installed, remove the power steering oil pump assembly from the engine assembly.
2.After removing the power steering oil pump assembly, secure it with a cord in the location where the removal and installation of the engine assembly cannot be hindered.
A/C COMPRESSOR ASSEMBLY REMOVAL
1.With the hose installed, remove the A/C compressor assembly from the bracket.
2.After removing the A/C compressor assembly, secure it with a cord in the location where the removal and installation of the engine assembly cannot be hindered.
ENGINE MOUNTING BOLT/ENGINE ASSEMBLY REMOVAL
1.Using special tool sling chain set (MB991683), lift the engine assembly up to where no load is applied to the engine mounting.2.Remove the engine mounting bolts.3.Check that all cables, hoses and wiring harness connectors are disconnected from the engine.4.Lift special tool (MB991683) and chain block slowly to remove the engine assembly upwards from the engine compartment.
INSTALLATION SERVICE POINT
1.Use special tool sling chain set (MB991683) and chain block to lift the engine assembly in the same manner as removal.2.Install the engine assembly, being careful not to pinch the cables, hoses or wiring harness connectors.
