Abgasrückführungssystem
Fahrzeugdaten
AUSBAU UND EINBAU

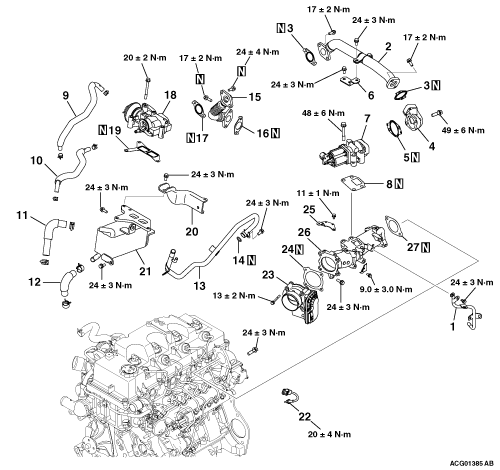

Ausbauschritte 1. Kraftstoffrücklaufleitung B 2. EGR-Rohrbaugruppe B >>D>D>D>C>C>B>A
Ausbauschritte
- Kraftstoffrücklaufleitung B
- EGR-Rohrbaugruppe B
- EGR-Rohrdichtungen
- EGR-Anschluss
- EGR-Rohrdichtung
- EGR-Rohrhalter
- EGR-Ventilbaugruppe
- EGR-Ventildichtung
- EGR-Kühlwasserschlauch A
- EGR-Kühlwasserschlauch B
- EGR-Kühlwasserauslassschlauch
- EGR-Kühlwassereinlassschlauch
- EGR-Kühlwassereinlassrohr
- O-Ring des Kühlmittelrohrs
- EGR-Rohrbaugruppe
- EGR-Dichtung
- EGR-Rohrdichtung
- EGR-Kühler-Bypassventil-Baugruppe
- EGR-Ventildichtung
- AGR-Kühlerhalter-Baugruppe C
- AGR-Kühlerbaugruppe
- AGR-Gastemperatursensor
- Drosselklappengehäuse
- Drosselklappengehäusedichtung
- Motorabdeckungshalterung
- Lufteinlassrohr
- Dichtung des Lufteinlassrohrs
HINWEISE ZUM AUSBAU
AUSBAU DER AGR-ROHRBAUGRUPPE B/AGR-ROHRHALTERUNG
AUSBAU DES AGR-GASTEMPERATURSENSORS
Zum Ausbau des EGR-Gastemperatursensors das Spezialwerkzeug Überwurfmuttern-Steckschlüssel (14) (MB992692) verwenden.
HINWEISE ZUM EINBAU
Die Drosselklappengehäusedichtung so einbauen, dass sich ihr Vorsprung an der abgebildeten Position befindet.
Wie beim Ausbau das Spezialwerkzeug Überwurfmuttern-Steckschlüssel (14) (MB992692) verwenden und mit dem vorgeschriebenen Anzugsdrehmoment festziehen.
Anzugsdrehmoment: 20 ± 4 N·m
Die EGR-Rohrdichtung und die EGR-Dichtung so einbauen, dass sich ihr jeweiliger Vorsprung an der abgebildeten Position befindet.
Positionieren Sie den Vorsprung wie in der Abbildung dargestellt.
Englisches Original anzeigen
EGR SYSTEM
REMOVAL AND INSTALLATION
Removal steps 1. Fuel return pipe B 2. EGR pipe assembly B >>D>D>D>C>C>B>A
Removal steps
- Fuel return pipe B
- EGR pipe assembly B
- EGR pipe gaskets
- EGR fitting
- EGR pipe gasket
- EGR pipe bracket
- EGR valve assembly
- EGR valve gasket
- EGR water hose A
- EGR water hose B
- EGR water outlet hose
- EGR water inlet hose
- EGR water inlet pipe
- Water pipe O-ring
- EGR pipe assembly
- EGR gasket
- EGR pipe gasket
- EGR cooler by-pass valve assembly
- EGR valve gasket
- EGR cooler bracket assembly C
- EGR cooler assembly
- EGR gas temperature sensor
- Throttle body
- Throttle body gasket
- Engine cover bracket
- Air inlet pipe
- Air inlet pipe gasket
REMOVAL SERVICE POINTS
EGR PIPE ASSEMBLY B/EGR PIPE BRACKET REMOVAL
caution Don’t remove the illustration bolt of the EGR pipe assembly B. When a bolt is removed, the EGR pipe support of the EGR pipe assembly B comes off.
EGR GAS TEMPERATURE SENSOR REMOVAL
caution Do not use the EGR gas temperature sensor which dropped.
Use special tool flare nut (14) socket (MB992692) to remove the EGR gas temperature sensor.
INSTALLATION SERVICE POINTS
Install the throttle body gasket in such a way that its projection is located at the illustrated position.
In the same manner as for removal, using special tool flare nut (14) socket (MB992692), tighten to the specified torque.
Tightening torque: 20 ± 4 N·m
Install the EGR pipe gasket and EGR gasket in such a way that its projection is located at the illustrated position.
Position the projection as shown in the illustration.
