Wasserschlauch und -rohr

Handbuchseite – für volle Größe antippen

Fahrzeugdaten

Fahrzeug: V80

AUS- UND EINBAU

Ausbauschritte 1. Heizungsrücklaufrohr 2. O-Ring 3. Wassereinlassstutzen
Ausbauschritte
  1. Heizungsrücklaufrohr
  1. O-Ring
  1. Wassereinlassstutzen
  1. Thermostat
  1. Thermostatgehäuse
  1. Dichtung
  1. Bypassrohr
  1. O-Ring
  1. Wasserpumpe
  1. O-Ring
Wasserschlauch und -rohr

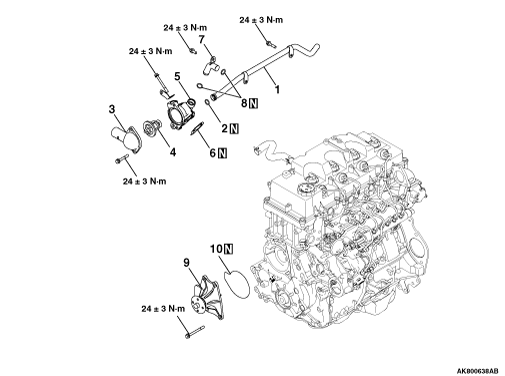

Handbuchabbildung – für volle Größe antippen
HINWEISE ZUM EINBAU
Den Thermostat unter Einhaltung des dargestellten Winkels einbauen und darauf achten, dass sein Gummiring nicht abgerissen oder beschädigt wird. Vorsicht Niemals Öl oder Fett auf den Gummiring des Thermostats auftragen.
Englisches Original anzeigen

WATER HOSE AND PIPE

REMOVAL AND INSTALLATION

Removal steps 1. Heater return pipe 2. O-ring 3. Water inlet fitting
WATER HOSE AND PIPE
Handbuchabbildung – für volle Größe antippen
Removal steps
  1. Heater return pipe
  1. O-ring
  1. Water inlet fitting
  1. Thermostat
  1. Thermostat case
  1. Gasket
  1. By-pass pipe
  1. O-ring
  1. Water pump
  1. O-ring
WATER HOSE AND PIPE
Handbuchabbildung – für volle Größe antippen
INSTALLATION SERVICE POINTS
Install the thermostat respecting the shown angle and being careful not to tear off or damage its rubber ring. caution Never adhere oils and greases on the rubber ring of the thermostat.
