VENTILSPIEL PRÜFEN UND EINSTELLEN

Handbuchseite – für volle Größe antippen

Fahrzeugdaten

Fahrzeug: V80

1. Das AGR-Rohr ausbauen.
2. Die Einspritzleitung mit dem Spezialwerkzeug Einspritzleitungs-Ringschlüssel (MB992188) ausbauen. Vorsicht Ausgetretener Kraftstoff auf Bauteilen führt zu Funktionsbeeinträchtigungen und Brandgefahr. Daher saugfähiges Material unterlegen, um ausgetretenen Kraftstoff aufzunehmen. 3. Den Ventildeckel ausbauen.
VENTILSPIEL PRÜFEN UND EINSTELLEN
Handbuchabbildung – für volle Größe antippen

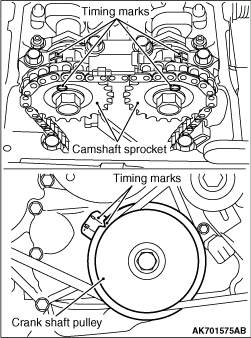

4. Die Steuermarkierungen des Nockenwellenrads ausrichten und Zylinder Nr. 1 auf den oberen Totpunkt stellen. Vorsicht Die Kurbelwelle stets im Uhrzeigersinn drehen.
VENTILSPIEL PRÜFEN UND EINSTELLEN
Handbuchabbildung – für volle Größe antippen
5. Das Ventilspiel messen. Entspricht das Ventilspiel nicht dem Sollwert, die Sicherungsmutter des Kipphebels lösen und das Spiel durch Drehen der Einstellschraube mit einer zwischen Nockenwelle und Rolle eingesetzten Fühlerlehre einstellen. Sollwert (kalter Motor): Einlassventil: 0.10 mm Auslassventil: 0.15 mm
VENTILSPIEL PRÜFEN UND EINSTELLEN
Handbuchabbildung – für volle Größe antippen
6. Die Einstellschraube mit einem Schraubendreher gegen Verdrehen sichern und die Sicherungsmutter mit einem Ventileinstell-Steckschlüssel (MB992046) auf das vorgeschriebene Anzugsdrehmoment festziehen. Anzugsdrehmoment: 9.8 ± 1 N·m Vorsicht Besonders darauf achten, dass das Anzugsdrehmoment diesen Wert nicht überschreitet. Wird das Anzugsdrehmoment überschritten, kann sich der Ventilschaft verbiegen. 7. Die Kurbelwelle um 360° im Uhrzeigersinn drehen, um Zylinder Nr. 4 in die Stellung des oberen Totpunkts zu bringen.
VENTILSPIEL PRÜFEN UND EINSTELLEN
Handbuchabbildung – für volle Größe antippen
8. Das Ventilspiel an den in der Abbildung durch Pfeile gekennzeichneten Stellen messen. Liegt das Spiel nicht innerhalb des Sollwerts, die obigen Schritte 5 und 6 wiederholen. 9. Den Ventildeckel einbauen.
VENTILSPIEL PRÜFEN UND EINSTELLEN
Handbuchabbildung – für volle Größe antippen
10. Die Einspritzleitung mit dem Spezialwerkzeug Einspritzleitungs-Ringschlüssel (MB992188) auf das vorgeschriebene Anzugsdrehmoment festziehen. Anzugsdrehmoment: 35 ± 5 N·m Vorsicht Die ausgebaute Einspritzleitung darf höchstens fünfmal wieder eingebaut werden. Zur Erfassung der Anzahl der Wiedereinbauten der Einspritzleitung die Anzahl der Wiedereinbauten im Serviceheft vermerken, indem die aktuelle Anzahl, normalerweise "1", zur vorherigen Anzahl addiert wird. Eine neue Einspritzleitung verwenden, wenn die Gesamtanzahl der Wiedereinbauten fünf erreicht oder wenn der Injektor bzw. das Common Rail ersetzt wird. In diesem Fall im Serviceheft "neue Einspritzleitung, Anzahl der Wiedereinbauten ist null" vermerken. Vor dem Wiedereinbau der Einspritzleitung sicherstellen, dass sich keine Fremdkörper auf der Dichtfläche oder in der Leitung befinden. Anschließend die Leitung achsgerecht einbauen und dabei die Dichtfläche korrekt ansetzen. 11. Das AGR-Rohr einbauen. 12. Sicherstellen, dass an der Verschraubung der Einspritzleitung kein Kraftstoff austritt (siehe GRUPPE 13B Wartung am Fahrzeug – Prüfung der Kraftstoffleitung auf Undichtigkeit).
Englisches Original anzeigen

VALVE CLEARANCE CHECK AND ADJUSTMENT

note The valve clearance check and adjustment should be done when the engine is cold.
1.Remove the EGR pipe.
2.Use the special tool fuel injection pipe wrench (MB992188) to remove the fuel injection pipe. caution Leaked fuel on parts causes a decrease in function and burning. Therefore, place waste to absorb leaked fuel. 3.Remove the rocker cover.
VALVE CLEARANCE CHECK AND ADJUSTMENT
Handbuchabbildung – für volle Größe antippen
VALVE CLEARANCE CHECK AND ADJUSTMENT
Handbuchabbildung – für volle Größe antippen
4.Align the camshaft sprocket timing marks and set the No. 1 cylinder at top dead centre. caution The crankshaft should always be turned in a clockwise direction.
VALVE CLEARANCE CHECK AND ADJUSTMENT
Handbuchabbildung – für volle Größe antippen
5.Measure the valve clearance.If the valve clearance is not as specified, loosen the rocker arm lock nut and adjust the clearance using a thickness gauge between the cam shaft and the roller while turning the adjusting screw.Standard value (cold engine):Intake valve: 0.10 mmExhaust valve: 0.15 mm
VALVE CLEARANCE CHECK AND ADJUSTMENT
Handbuchabbildung – für volle Größe antippen
6.While holding the adjusting screw with a screwdriver to prevent it from turning, tighten the lock nut to the specified torque using a valve adjusting socket. (MB992046)Tightening torque: 9.8 ± 1 N·m caution Pay special attention that the tightening torque is not beyond this value. If the tightening torque is beyond the value, the value stem would possibly bend. 7.Turn the crankshaft 360° clockwise to bring No. 4 cylinder to the top dead centre position.
VALVE CLEARANCE CHECK AND ADJUSTMENT
Handbuchabbildung – für volle Größe antippen
8.Measure the valve clearances at the places indicated by arrows in the illustration. If the clearance is not within the standard value, repeat steps 5 and 6 above.9.Install the rocker cover.
VALVE CLEARANCE CHECK AND ADJUSTMENT
Handbuchabbildung – für volle Größe antippen
10.Use the special tool fuel injection pipe wrench (MB992188) to tighten the fuel injection pipe to the specified torque.Tightening torque: 35 ± 5 N·m caution The reinstallation histories of the removed injection pipe are up to five times. To count how many times the injection pipe is reinstalled, record the number of the reinstallation histories on the service booklet by adding this latest number of the histories, which is usually "1", to the previous one. Use a new injection pipe when the total reinstallation history numbers reach five times, or when the injector or common rail is replaced. In this case, record "a new injection pipe, the number of the reinstallation histories is zero" on the service booklet. When the injection pipe is reinstalled, confirm there is no foreign material on the seal surface or in the pipe and then install it not to deviate from the axis, fitting the seal surface. 11.Install the EGR pipe.12.Confirm there is no fuel leak from the joint for the injection pipe (Refer to GROUP 13B On-vehicle Service - Fuel Line Leak Check ).
