Lichtmaschine
Fahrzeugdaten
AUS- UND EINBAU

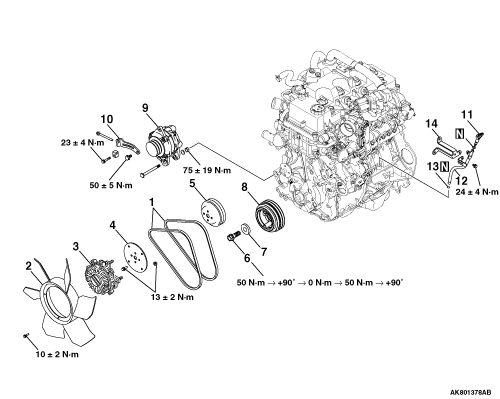

Ausbauschritte 1. Antriebsriemen 2. Kühlerlüfter 3. Lüfterkupplung 4. Platte 5. Wasserpumpen-Riemenscheibe >>A>A>A
Ausbauschritte
- Antriebsriemen
- Kühlerlüfter
- Lüfterkupplung
- Platte
- Wasserpumpen-Riemenscheibe
- Schraube der Kurbelwellenriemenscheibe
- Unterlegscheibe der Kurbelwellen-Riemenscheibenschraube
- Kurbelwellenriemenscheibe
- Lichtmaschine
- Lichtmaschinenstrebe
- Ölstandsmessstab
- Führung des Ölstandsmessstabs
- O-Ring
- Halterung der Ölstandsmessstabführung
HINWEIS ZUM AUSBAU
AUSBAU DER KURBELWELLEN-RIEMENSCHEIBENSCHRAUBE
1.Die Antriebsscheibe mit dem Spezialwerkzeug Schwungradstopper (MB991883) festhalten.2.Die Kurbelwellen-Riemenscheibenschraube ausbauen.
HINWEIS ZUM EINBAU
1.Die Antriebsscheibe mit dem Spezialwerkzeug Schwungradstopper (MB991883) festhalten.
2.Mit einem Lappen den Schmutz aus der Gewindebohrung der Kurbelwelle und von der Unterlegscheibe der Kurbelwellen-Riemenscheibe abwischen.3..Mit einem Lappen den Schmutz von der Kurbelwellen-Riemenscheibe abwischen und anschließend die in der Abbildung angegebene Stelle entfetten. Hinweis Die Entfettung durchführen, um zu verhindern, dass Restöl den Reibungswiderstand im geklemmten Bereich verringert. 4.Die Kurbelwellen-Riemenscheibe einbauen.5.Die Mindestmenge Motoröl auf das Gewinde und die Sitzfläche der Kurbelwellenschraube auftragen.6.Die Unterlegscheibe der Kurbelwellen-Riemenscheibe so an der Kurbelwellenschraube anbringen, dass die Seite mit der inneren Fase zum Schraubenkopf zeigt.7.Die Kurbelwellen-Riemenscheibenschraube mit dem vorgeschriebenen Anzugsdrehmoment festziehen.Anzugsdrehmoment: 50 N·m8.Die Kurbelwellen-Riemenscheibenschraube in der angegebenen Reihenfolge um einen Winkel von 90 Grad festziehen.9.Die Kurbelwellen-Riemenscheibenschraube vollständig lösen.
10.Die Kurbelwellen-Riemenscheibenschraube mit dem vorgeschriebenen Anzugsdrehmoment festziehen.Anzugsdrehmoment: 50 N·m11.Die Kurbelwellen-Riemenscheibenschraube in der angegebenen Reihenfolge um einen Winkel von 90 Grad festziehen.
Englisches Original anzeigen
ALTERNATOR
REMOVAL AND INSTALLATION
Removal steps 1. Drive belt 2. Cooling fan 3. Fan clutch 4. Plate 5. Water pump pulley >>A>A>A
Removal steps
- Drive belt
- Cooling fan
- Fan clutch
- Plate
- Water pump pulley
- Crankshaft pulley bolt
- Crankshaft pulley bolt washer
- Crankshaft pulley
- Alternator
- Alternator brace
- Oil level gauge
- Oil level gauge guide
- O-ring
- Oil level gauge guide bracket
REMOVAL SERVICE POINT
CRANKSHAFT PULLEY BOLT REMOVAL
1.Use the special tool Flywheel stopper (MB991883), hold the drive plate.2.Remove the crankshaft pulley bolt.
INSTALLATION SERVICE POINT
1.Use the special tool Flywheel stopper (MB991883), hold the drive plate.
2.Using a rag, wipe dirt on the crankshaft thread hole and the crankshaft pulley washer.3..Using a rag, wipe dirt on the crankshaft pulley and then degrease the place specified in the illustration note Perform degreasing to prevent the friction resistance from decreasing in the compressed area due to the residual oil. 4.Install the crankshaft pulley.5.Apply the minimum amount of engine oil to the crankshaft bolt threads and the seating surface.6.Turning the inside chamfer side of the crankshaft pulley washer toward the bolt head, install the crankshaft pulley washer to the crankshaft bolt.7.Tighten the crankshaft pulley bolt to the specified torque.Tightening torque: 50 N·m8.Tighten the crankshaft pulley bolt 90 degree angle in the specified order.9.Loosen the crankshaft pulley bolt fully.
10.Tighten the crankshaft pulley bolt to the specified torque.Tightening torque: 50 N·m11.Tighten the crankshaft pulley bolt 90 degree angle in the specified order.
