Abgaskrümmer

Handbuchseite – für volle Größe antippen

Fahrzeugdaten

Fahrzeug: V80

AUS- UND EINBAU

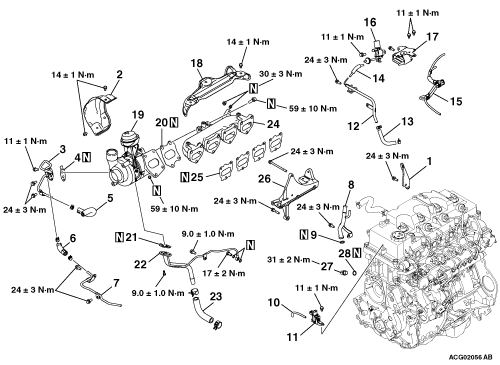

Ausbauschritte 1. Motoraufhängeöse 2. Hitzeschutzblech des Turboladers >>C>C>B>A>A
Ausbauschritte
  1. Motoraufhängeöse
  1. Hitzeschutzblech des Turboladers
  1. Turbolader-Wasserleitung B
  1. Dichtung der Turbolader-Wasserleitung
  1. Hitzeschutzblech des Turboladers
  1. Wasserschlauch-Baugruppe
  1. Turbolader-Wasserrohr A
  1. AGR-Wasserauslassrohr
  1. O-Ring
  1. Unterdruckschlauch
  1. Magnetventil des AGR-Kühler-Bypassventils
  1. Unterdruckrohr-Baugruppe
  1. Unterdruckschlauch
  1. Unterdruckschlauch
  1. Unterdruckschlauch-Baugruppe
  1. Elektrische Unterdruckregelventil-Baugruppe
  1. Magnetventilhalter-Baugruppe
  1. Hitzeschutzblech des Abgaskrümmers
  1. Turboladerbaugruppe mit variabler Geometrie
  1. Turboladerdichtung
  1. Ölleitungsdichtung
  1. Ölleitungsbaugruppe
  1. Ölrücklaufschlauch
  1. Auslasskrümmer
  1. Auslasskrümmerdichtung
  1. AGR-Kühlerhalterung A
  1. Kühlmittelablassschraube
  1. Dichtung
Abgaskrümmer
Handbuchabbildung – für volle Größe antippen
Abgaskrümmer
Handbuchabbildung – für volle Größe antippen
HINWEISE ZUM EINBAU
Die Ölleitungsdichtung so einbauen, dass sich ihr Vorsprung an der abgebildeten Position befindet.
Den Hitzeschutz des Auspuffkrümmers von Hand am Auspuffkrümmer anbringen.
Den Hitzeschutz des Auspuffkrümmers am Auspuffkrümmer anbringen und mit dem vorgeschriebenen Anzugsdrehmoment festziehen.
Anzugsdrehmoment: 14 ± 1 N·m
Die Dichtung der Turbolader-Wasserleitung so einbauen, dass sich ihr Vorsprung an der abgebildeten Position befindet.
Englisches Original anzeigen

EXHAUST MANIFOLD

REMOVAL AND INSTALLATION

Removal steps 1. Engine hanger 2. Turbocharger heat protector >>C>C>B>A>A
EXHAUST MANIFOLD
Handbuchabbildung – für volle Größe antippen
Removal steps
  1. Engine hanger
  1. Turbocharger heat protector
  1. Turbocharger water pipe B
  1. Turbocharger water pipe gasket
  1. Turbocharger heat protector
  1. Water hose assembly
  1. Turbocharger water pipe A
  1. EGR water outlet pipe
  1. O-ring
  1. Vacuum hose
  1. EGR cooler by-pass valve solenoid valve
  1. Vacuum pipe assembly
  1. Vacuum hose
  1. Vacuum hose
  1. Vacuum hose assembly
  1. Electric vacuum regulating valve assembly
  1. Solenoid valve bracket assembly
  1. Exhaust manifold heat protector
  1. Variable geometry turbocharger assembly
  1. Turbocharger gasket
  1. Oil pipe gasket
  1. Oil pipe assembly
  1. Oil return hose
  1. Exhaust manifold
  1. Exhaust manifold gasket
  1. EGR cooler bracket A
  1. Water drain plug
  1. Gasket
EXHAUST MANIFOLD
Handbuchabbildung – für volle Größe antippen
EXHAUST MANIFOLD
Handbuchabbildung – für volle Größe antippen
INSTALLATION SERVICE POINTS
Install the oil pipe gasket in such a way that its projection is located at the illustrated position.
Install the exhaust manifold heat protector onto the exhaust manifold by hand.
Install the exhaust manifold heat protector onto the exhaust manifold by tightening it to the specified torque.
Tightening torque: 14 ± 1 N·m
Install the turbocharger water pipe gasket in such a way that its projection is located at the illustrated position.
