Ansaugkrümmer

Handbuchseite – für volle Größe antippen

Fahrzeugdaten

Fahrzeug: V80

AUS- UND EINBAU

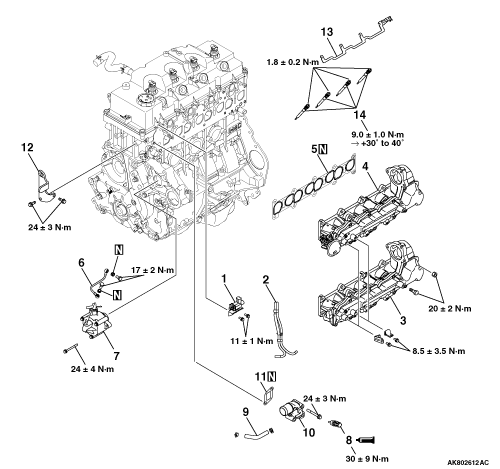

Ausbauschritte 1. Magnetventil der Drallregelklappe 2. Unterdruckschlauch-Baugruppe 3. Ansaugkrümmer-Baugruppe 4. Ansaugkrümmer-Baugruppe 5. Dichtung 6. Unterdruckeinlassrohr-Baugruppe 7. Unterdruckpumpe >>B>A
Ausbauschritte
  1. Magnetventil der Drallregelklappe
  1. Unterdruckschlauch-Baugruppe
  1. Ansaugkrümmer-Baugruppe
  1. Ansaugkrümmer-Baugruppe
  1. Dichtung
  1. Unterdruckeinlassrohr-Baugruppe
  1. Unterdruckpumpe
  1. Motorkühlmittel-Temperatursensor
  1. Kühlmittelschlauch
  1. Kühlmittelauslassstutzen
  1. Dichtung des Kühlmittelauslassstutzens
  1. Motoraufhängung
  1. Glühkerzenplatte
  1. Glühkerze
Ansaugkrümmer
Handbuchabbildung – für volle Größe antippen
Ansaugkrümmer
Handbuchabbildung – für volle Größe antippen
HINWEIS ZUM AUSBAU
AUSBAU DER GLÜHKERZE
Beim Ausbau der Glühkerze darf diese mit einem Werkzeug gelöst werden, bis noch ein oder mehrere Gewindegänge im Eingriff sind. Anschließend die Glühkerze von Hand lösen.
HINWEISE ZUM EINBAU
1. Sicherstellen, dass die Glühkerze, das Glühkerzen-Aufnahmegewinde und der Glühkerzensitz im Zylinderkopf trocken sind.
2. Beim Einbau der Glühkerze diese zunächst von Hand um mindestens einen Gewindegang einschrauben und anschließend mit einem Werkzeug festziehen.
3. Die Glühkerzen mit dem vorgeschriebenen Anzugsdrehmoment festziehen. Anzugsdrehmoment: 9.0 ± 1.0 N·m
4. Die Glühkerze mit dem Spezialwerkzeug Winkelmesser (MB991614) um einen weiteren Winkel von 30 Grad bis 40 Grad festziehen.
Bei Wiederverwendung des Sensors das vorgeschriebene Dichtmittel auf das Gewinde auftragen. Vorgeschriebenes Dichtmittel: Three bond 1324N, LOCTITE 262 oder gleichwertig
Englisches Original anzeigen

INLET MANIFOLD

REMOVAL AND INSTALLATION

Removal steps 1. Swirl control valve solenoid 2. Vacuum hose assembly 3. Inlet manifold assembly 4. Inlet manifold assembly 5. Gasket 6. Vacuum inlet pipe assembly 7. Vacuum pump >>B>A
INLET MANIFOLD
Handbuchabbildung – für volle Größe antippen
Removal steps
  1. Swirl control valve solenoid
  1. Vacuum hose assembly
  1. Inlet manifold assembly
  1. Inlet manifold assembly
  1. Gasket
  1. Vacuum inlet pipe assembly
  1. Vacuum pump
  1. Engine coolant temperature sensor
  1. Water hose
  1. Water outlet fitting
  1. Water outlet fitting gasket
  1. Engine hunger
  1. Glow plug plate
  1. Glow plug
INLET MANIFOLD
Handbuchabbildung – für volle Größe antippen
INLET MANIFOLD
Handbuchabbildung – für volle Größe antippen
REMOVAL SERVICE POINT
GLOW PLUG REMOVAL
When removing the glow plug, you may loosen using a tool up to the point where one or more threads are left in engagement. Beyond this point, loosen with fingers.
INSTALLATION SERVICE POINTS
caution Do not reuse a glow plug, that has been dropped from a height of 10 cm or more.
1.Check that the glow plug, glow plug mounting threads and plug seating of cylinder head are dry.
2.When installing the glow plug, screw in one thread or more with fingers and then tighten with a tool.
3.Tighten the glow plugs to the specified torque.Tightening torque: 9.0 ± 1.0 N·m
4.Using the special tool Angle gauge (MB991614), tighten the glow plug to a further 30 degree angle to 40 degree angle.
When reusing the sensor, apply the specified sealant to the threads.Specified sealant:Three bond 1324N, LOCTITE 262 or equivalent
