Ölwanne und Ölsieb

Handbuchseite – für volle Größe antippen

Fahrzeugdaten

Fahrzeug: V80

AUS- UND EINBAU

Ausbauschritte 1. Versteifung rechts 2. Versteifung links >>D>D>C>B>A
Ausbauschritte
  1. Versteifung rechts
  1. Versteifung links
  1. Ölablassschraube
  1. Dichtung der Ölablassschraube
  1. Ölwanne
  1. Ölsieb
  1. O-Ring
  1. Ölfilter
  1. Ölfilterhalterung
  1. O-Ring
  1. O-Ring
  1. Kühlmittelablassschraube
  1. Verschlussschraube
  1. Dichtung
  1. Druckbegrenzungsfeder
  1. Druckbegrenzungskolben
  1. Ölkühler
  1. O-Ring
  1. Ölkühlerdichtung
  1. Dichtlippe des Wasserabscheiders
  1. Ölkühlerelement
  1. Dichtung

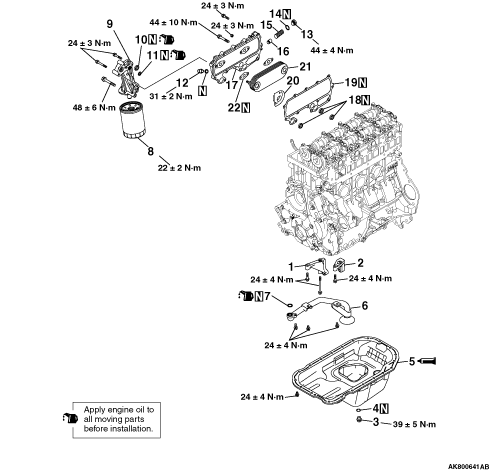

Ölwanne und Ölsieb
Handbuchabbildung – für volle Größe antippen
Ölwanne und Ölsieb
Handbuchabbildung – für volle Größe antippen
Ölwanne und Ölsieb
Handbuchabbildung – für volle Größe antippen
Ölwanne und Ölsieb
Handbuchabbildung – für volle Größe antippen
Ölwanne und Ölsieb
Handbuchabbildung – für volle Größe antippen
HINWEISE ZUM AUSBAU
AUSBAU DER ÖLWANNE
1. Das Spezialwerkzeug Ölwannen-FIPG-Schneider (MD998727) tief zwischen Ölwanne und Zylinderblock treiben. 2. Seitlich gegen das Spezialwerkzeug Ölwannen-FIPG-Schneider (MD998727) schlagen und das Spezialwerkzeug zum Ausbau der Ölwanne an dieser entlangführen.
AUSBAU DES ÖLFILTERS
Den Ölfilter mit einem Ölfilterschlüssel (handelsüblich) ausbauen.
HINWEISE ZUM EINBAU
Den Ölkühler einbauen. Hinweis: Die Befestigungsschrauben weisen unterschiedliche Längen auf. Darauf achten, an jeder Einbaustelle die richtige Schraube zu verwenden.
1. Die Montagefläche des Filters am Zylinderblock reinigen.
2. Motoröl wie in der Abbildung dargestellt auf die Ölfilterdichtung auftragen. 3. Vorsicht: Den Ölfilter mit einem Filterschlüssel (handelsüblich) festziehen. Durch Festziehen von Hand kann das erforderliche Drehmoment nicht erreicht werden, wodurch Öl austreten kann. Den Ölfilter einschrauben, bis der O-Ring an der Montagefläche anliegt. Anschließend mit einem Filterschlüssel um eine weitere 3/4-Umdrehung oder auf das vorgeschriebene Anzugsdrehmoment festziehen. Anzugsdrehmoment: 22 ± 2 N·m
Zum Einbau der Ölwanne entweder eine Ölwannendichtung oder Dichtmittel verwenden. Die Ölwanne entsprechend dem jeweils zutreffenden nachstehenden Verfahren einbauen.
1. Beide Passflächen von Ölwanne und Zylinderblock reinigen. 2. Eine 4 mm breite Dichtmittelraupe über den gesamten Umfang des Ölwannenflansches auftragen. Vorgeschriebenes Dichtmittel: Three bond 1217G oder gleichwertig 3. Die Ölwanne innerhalb von 15 Minuten nach dem Auftragen des Dichtmittels einbauen.
Die Dichtung durch eine neue ersetzen und in der in der Abbildung dargestellten Ausrichtung einbauen.
Englisches Original anzeigen

OIL PAN AND OIL STRAINER

REMOVAL AND INSTALLATION

Removal steps 1. Stiffener RH 2. Stiffener LH >>D>D>C>B>A
OIL PAN AND OIL STRAINER
Handbuchabbildung – für volle Größe antippen
Removal steps
  1. Stiffener RH
  1. Stiffener LH
  1. Oil drain plug
  1. Oil drain plug gasket
  1. Oil pan
  1. Oil strainer
  1. O-ring
  1. Oil filter
  1. Oil filter bracket
  1. O-ring
  1. O-ring
  1. Water drain plug
  1. Plug
  1. Gasket
  1. Relief spring
  1. Relief plunger
  1. Oil cooler
  1. O-ring
  1. Oil cooler gasket
  1. Water separator lip
  1. Oil cooler element
  1. Gasket
OIL PAN AND OIL STRAINER
Handbuchabbildung – für volle Größe antippen
OIL PAN AND OIL STRAINER
Handbuchabbildung – für volle Größe antippen
OIL PAN AND OIL STRAINER
Handbuchabbildung – für volle Größe antippen
OIL PAN AND OIL STRAINER
Handbuchabbildung – für volle Größe antippen
OIL PAN AND OIL STRAINER
Handbuchabbildung – für volle Größe antippen
REMOVAL SERVICE POINTS
OIL PAN REMOVAL
1.Knock the special tool Oil pan FIPG cutter (MD998727) deeply between the oil pan and the cylinder block.2.Hitting the side of the special tool Oil pan FIPG cutter (MD998727), slide the special tool along the oil pan to remove it.
OIL FILTER REMOVAL
Remove the oil filter using an oil filter wrench (commercially available).
INSTALLATION SERVICE POINTS
Install the oil cooler. note The retaining bolts have different lengths. Be sure to use the correct bolt for each location.
1.Clean the filter mounting surface on the cylinder block.
2.Apply engine oil to the oil filter gasket as shown in the drawing.3. caution Tighten the oil filter using a filter wrench (commercially available). Manual tightening cannot generate the required torque, leading to oil leakage. Screw in the oil filter until the O-ring contacts the mounting surface. Further tighten by 3/4 of a turn or to the specified torque using a filter wrench.Tightening torque: 22 ± 2 N·m
Use either an oil pan gasket or a sealant for installing the oil pan. Install the oil pan in accordance with the following procedure respectively.
1.Clean both mating surfaces of oil pan and cylinder block.2.Apply a 4 mm wide bead of sealant to the entire circumference of the oil pan flange.Specified sealant:Three bond 1217G or equivalent3.The oil pan should be installed in 15 minutes after the application of sealant.
Replace the gasket with a new one and install it in the direction shown in the illustration.
