Kipphebel und Nockenwelle
Fahrzeugdaten
AUS- UND EINBAU
Ausbauschritte >>C>C>C>C>C>B>B>A>A>A>A>A

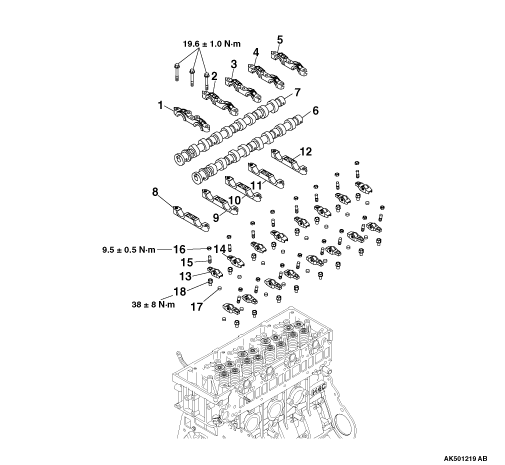

Ausbauschritte
- Nockenwellenlagerdeckel Nr. 1
- Nockenwellenlagerdeckel Nr. 2
- Nockenwellenlagerdeckel Nr. 3
- Nockenwellenlagerdeckel Nr. 4
- Nockenwellenlagerdeckel Nr. 5
- Einlassnockenwelle
- Auslassnockenwelle
- Nockenwellenhalter Nr. 1
- Nockenwellenhalter Nr. 2
- Nockenwellenhalter Nr. 3
- Nockenwellenhalter Nr. 4
- Nockenwellenhalter Nr. 5
- Kipphebel, kurz
- Kipphebel, lang
- Einstellschraube
- Kontermutter
- Ventilkappe
- Schwenkbolzen
HINWEISE ZUM EINBAU
1. Die Nockenwellenhalter Nr. 1 bis 5 haben dieselbe Form. 2. Darauf achten, sie in der Reihenfolge ihrer Deckelnummern einzubauen.
Jede Nockenwelle so ausrichten, dass sich ihr Passstift in der abgebildeten Stellung befindet.
1. Die Nockenwellendeckel Nr. 1 bis 5 haben dieselbe Form. 2. Darauf achten, sie in der Reihenfolge ihrer Deckelnummern einzubauen.
Englisches Original anzeigen
ROCKER ARMS AND CAMSHAFT
REMOVAL AND INSTALLATION
Removal steps >>C>C>C>C>C>B>B>A>A>A>A>A
Removal steps
- Camshaft cap No.1
- Camshaft cap No.2
- Camshaft cap No.3
- Camshaft cap No.4
- Camshaft cap No.5
- Camshaft intake
- Camshaft exhaust
- Camshaft holder No.1
- Camshaft holder No.2
- Camshaft holder No.3
- Camshaft holder No.4
- Camshaft holder No.5
- Rocker arm short
- Rocker arm long
- Adjusting screw
- Locking nut
- Valve cap
- Pivot bolt
INSTALLATION SERVICE POINTS
1.Camshaft holder No.1 to 5 are the same shape.2.Be sure to install team in order of their cap numbers.
Set each camshaft with its dowel pin at the illustrated.
1.Camshaft cap No.1 to 5 are the same shape.2.Be sure to install team in order of their cap numbers.
