Steuerkette

Handbuchseite – für volle Größe antippen

Fahrzeugdaten

Fahrzeug: V80

AUS- UND EINBAU

Arbeiten vor dem Ausbau Batterie und Batterieträger ausbauen (Siehe GRUPPE 54A - Batterie ). Untere Schutzplatte und Motorraum-Unterbodenabdeckung (vorn) ausbauen (Siehe GRUPPE 51 - Unterbodenabdeckung ). Motorkühlmittel ablassen (Siehe GRUPPE 14 - Wartung am Fahrzeug, Motorkühlmittel wechseln ). Motoröl ablassen (Siehe GRUPPE 12 - Wartung am Fahrzeug, Motoröl wechseln ). Motorabdeckung ausbauen (Siehe ). Luftfiltereinheit und Luftansaugkanal ausbauen (Siehe GRUPPE 15 - Luftfilter ). Obere Kühlerverkleidung ausbauen (Siehe GRUPPE 14 - Kühler ). Kühlerlüfter und Kühlerlüfterkupplung ausbauen (Siehe GRUPPE 14 - Kühlerlüfter ). Antriebsriemen des Klimakompressors, Antriebsriemen des Generators und Kurbelwellenriemenscheibe ausbauen (Siehe ). AGR-Kühlereinheit und AGR-Kühlerhalter ausbauen (Siehe GRUPPE 17 - AGR-Ventil und AGR-Kühler ). Turboladereinheit und Abgaskrümmer ausbauen (Siehe GRUPPE 15 - Abgaskrümmer und Turboladereinheit ). Thermostat ausbauen (Siehe GRUPPE 14 - Thermostat ). Unterdruckrohreinheit, Bypassrohr, Heizungsrücklaufrohr und Thermostatgehäuse ausbauen (Siehe GRUPPE 14 - Wasserschlauch und Wasserrohr ). Drosselklappengehäuseeinheit ausbauen (Siehe GRUPPE 13B - Drosselklappengehäuseeinheit ). Lufteinlassrohr und Ansaugkrümmereinheit ausbauen (Siehe GRUPPE 15 - Ansaugkrümmer ) . Lufteinlassrohr und Ansaugkrümmereinheit ausbauen (Siehe GRUPPE 15 - Ansaugkrümmer ) . Einspritzventileinheit und Common-Rail-Einheit ausbauen (Siehe GRUPPE 13B - Einspritzventil und Common Rail ). Unterdruckpumpe ausbauen (Siehe ). Nockenwelleneinheit und Kipphebel ausbauen (Siehe ). Zylinderkopf und Zylinderkopfdichtung ausbauen (Siehe ). Motorölwanne ausbauen (Siehe ). Nockenwellen-Positionssensor und Kurbelwinkelsensor ausbauen (Siehe GRUPPE 13B - Nockenwellen-Positionssensor und Kurbelwinkelsensor ). Wasserpumpe ausbauen (Siehe GRUPPE 14 - Wasserpumpe ).
Arbeiten nach dem Einbau Wasserpumpe einbauen (Siehe GRUPPE 14 - Wasserpumpe ). Nockenwellen-Positionssensor und Kurbelwinkelsensor einbauen (Siehe GRUPPE 13B - Nockenwellen-Positionssensor und Kurbelwinkelsensor ). Motorölwanne einbauen (Siehe ). Zylinderkopf und Zylinderkopfdichtung einbauen (Siehe ). Nockenwelleneinheit und Kipphebel einbauen (Siehe ). Unterdruckpumpe einbauen (Siehe ). Einspritzventileinheit und Common-Rail-Einheit einbauen (Siehe GRUPPE 13B - Einspritzventil und Common Rail ). Lufteinlassrohr und Ansaugkrümmereinheit einbauen (Siehe GRUPPE 15 - Ansaugkrümmer ) . Lufteinlassrohr und Ansaugkrümmereinheit einbauen (Siehe GRUPPE 15 - Ansaugkrümmer ) . Drosselklappengehäuseeinheit einbauen (Siehe GRUPPE 13B - Drosselklappengehäuseeinheit ). Unterdruckrohreinheit, Bypassrohr, Heizungsrücklaufrohr und Thermostatgehäuse einbauen (Siehe GRUPPE 14 - Wasserschlauch und Wasserrohr ). Thermostat einbauen (Siehe GRUPPE 14 - Thermostat ). Turboladereinheit und Abgaskrümmer einbauen (Siehe GRUPPE 15 - Abgaskrümmer und Turboladereinheit ). AGR-Kühlereinheit und AGR-Kühlerhalter einbauen (Siehe GRUPPE 17 - AGR-Ventil und AGR-Kühler ). Antriebsriemen des Klimakompressors, Antriebsriemen des Generators und Kurbelwellenriemenscheibe einbauen (Siehe ). Kühlerlüfter und Kühlerlüfterkupplung einbauen (Siehe GRUPPE 14 - Kühlerlüfter ). Obere Kühlerverkleidung einbauen (Siehe GRUPPE 14 - Kühler ). Luftfiltereinheit und Luftansaugkanal einbauen (Siehe GRUPPE 15 - Luftfilter ). Motorabdeckung einbauen (Siehe ). Motoröl auffüllen (Siehe GRUPPE 12 - Wartung am Fahrzeug, Motoröl wechseln ). Motorkühlmittel auffüllen (Siehe GRUPPE 14 - Wartung am Fahrzeug, Motorkühlmittel wechseln ). Antriebsriemenspannung prüfen und einstellen (Siehe ). Batterie und Batterieträger einbauen (Siehe GRUPPE 54A - Batterie ). Kraftstoffleitung entlüften (Siehe GRUPPE 13B - Wartung am Fahrzeug, Kraftstoffleitung entlüften ). Untere Schutzplatte und Motorraum-Unterbodenabdeckung (vorn) einbauen (Siehe GRUPPE 51 - Unterbodenabdeckung ).

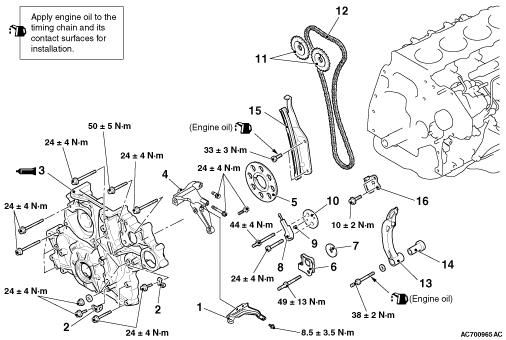

Steuerkette
Handbuchabbildung – für volle Größe antippen
Steuerkette
Handbuchabbildung – für volle Größe antippen
Steuerkette
Handbuchabbildung – für volle Größe antippen
Steuerkette
Handbuchabbildung – für volle Größe antippen
Steuerkette
Handbuchabbildung – für volle Größe antippen
Steuerkette
Handbuchabbildung – für volle Größe antippen
Steuerkette
Handbuchabbildung – für volle Größe antippen
Steuerkette
Handbuchabbildung – für volle Größe antippen
Ausbauschritte · Servolenkungsölpumpeneinheit 1. Kabelbaumhalter 2. Kabelbaumklemme >>C>B>B>A>A>A>A>A
Ausbauschritte
·
Servolenkungsölpumpen-Baugruppe
  1. Kabelbaumhalterung
  1. Kabelbaumklemme
  1. Steuergehäuseeinheit
  1. Versteifung des Steuergehäuses
  1. Kurbelwellen-Geberblech
  1. Kettenhalterung
  1. Zwischenrad-Unterlegscheibe A
  1. Öldüseneinheit
  1. Spannstift
  1. Zwischenrad-Unterlegscheibe
  1. Nockenwellenrad
  1. Steuerkette
  1. Spannhebeleinheit
  1. Spannhebelwelle
  1. Führungsplatte
  1. Untere Führungsplatte
HINWEISE ZUM AUSBAU
AUSBAU DER SERVOLENKUNGSÖLPUMPEN-BAUGRUPPE
1.Bei angeschlossenem Schlauch die Servolenkungsölpumpeneinheit von der Motoreinheit abbauen (Siehe ).
2. Nach dem Ausbau der Servolenkungsölpumpeneinheit diese mit einer Schnur an einer Stelle sichern, an der sie den Aus- und Einbau der Motoreinheit nicht behindert.
STEUERKETTE AUSBAUEN
Das Spezialwerkzeug, Nockenwellenrad-Haltersatz (MH063490), entfernen, das beim Ausbau der Zylinderkopfeinheit und der Zylinderkopfdichtung angebracht wurde. Anschließend die Steuerkette ausbauen.
HINWEISE ZUM EINBAU
1.Das Nockenwellenrad mit dem Spezialwerkzeug, Nockenwellenrad-Haltersatz (MH063490), abstützen. A: Mutter B: Unterlegscheibe C: Distanzstück D: Einstellplatte E: Flanschschraube F: Flanschschraube G: Mutter
2.Prüfen, ob die Einstellmarkierung „1“ an der Zwischenrad- und Kettenradeinheit mit der Einstellmarkierung am Kurbelwellenrad fluchtet.
3. Vorsicht Beachten, dass die Steuerkette auf der Seite der Zwischenrad- und Kettenradeinheit eine Markierungsplatte und für jedes Nockenwellenrad zwei Markierungsplatten aufweist. Die Einstellmarkierung an der Zwischenrad- und Kettenradeinheit auf die gelbe Markierungsringplatte der Steuerkette ausrichten.
4.Die Markierungsringplatten auf die Einstellmarkierungen der Nockenwellenräder ausrichten.5.Die Steuerkette und das Nockenwellenrad mit einer Schnur zusammenbinden, um ein Verschieben der Einstellmarkierungen zu verhindern.
6.Die Zwischenrad-Unterlegscheibe, den Spannstift und die Öldüse einbauen. Die Vorderseitenmarkierung „F“ der Zwischenrad-Unterlegscheibe muss zur Motorvorderseite weisen.
Die Zwischenrad-Unterlegscheibe A und den Kettenhalter einbauen. Die Vorderseitenmarkierung „F“ der Zwischenrad-Unterlegscheibe A muss zur Motorvorderseite weisen.
1.Die Passflächen der Steuergehäuseeinheit und der vorderen Platteneinheit mit einem Schaber oder einer Drahtbürste reinigen.
2.Wie dargestellt eine durchgehende Raupe des vorgeschriebenen Dichtmittels auf die Passfläche der Steuergehäuseeinheit auftragen.Vorgeschriebenes Dichtmittel: ThreeBond 1207F Hinweis Die Steuergehäuseeinheit unmittelbar nach dem Auftragen des Dichtmittels einbauen.
3.Die Befestigungsschrauben und -muttern an den dargestellten Positionen an der Steuergehäuseeinheit anbringen. Bezeichnung Symbol Größe (Nenndurchmesser × Länge mm) Flanschschraube A 8 × 75 B 8 × 85 C 8 × 90 D 8 × 55 E 8 × 60 F 10 × 60 Hutmutter G - 4. Vorsicht Nach dem Einbau darf bis zum Ablauf einer ausreichenden Zeitspanne (mindestens eine Stunde) weder Öl noch Wasser auf den Dichtmittelauftragbereich gelangen und der Motor darf nicht gestartet werden. Die Befestigungsschrauben und -muttern der Steuergehäuseeinheit mit dem vorgeschriebenen Anzugsdrehmoment festziehen.Anzugsdrehmoment: 24 ± 4 N·m 50 ± 5 N·m
Bezeichnung
Symbol
Größe (Nenndurchmesser × Länge mm)
Flanschschraube
A
8 × 75
B
8 × 85
C
8 × 90
D
8 × 55
E
8 × 60
F
10 × 60
Hutmutter
G
-
Englisches Original anzeigen

TIMING CHAIN

REMOVAL AND INSTALLATION

Pre-removal Operation Battery and Battery Tray Removal (Refer to GROUP 54A - Battery ). Under Skid Plate and Engine Room Under Cover (Front) Removal (Refer to GROUP 51 - Under Cover ). Engine Coolant Draining (Refer to GROUP 14 - On-vehicle Service, Engine Coolant Replacement ). Engine Oil Draining (Refer to GROUP 12 - On-vehicle Service, Engine Oil Replacement ). Engine Cover Removal (Refer to ). Air Cleaner Assembly and Air Intake Duct Removal (Refer to GROUP 15 - Air Cleaner ). Radiator Shroud Cover (Upper) Removal (Refer to GROUP 14 - Radiator ). Cooling Fan and Cooling Fan Clutch Assembly Removal (Refer to GROUP 14 - Cooling Fan ). A/C Compressor Drive Belt, Alternator Drive Belt and Crankshaft Pulley Removal (Refer to ). EGR Cooler Assembly and EGR Cooler Bracket Removal (Refer to GROUP 17 - EGR Valve and EGR Cooler ). Turbocharger Assembly and Exhaust Manifold Removal (Refer to GROUP 15 - Exhaust Manifold and Turbocharger Assembly ). Thermostat Removal (Refer to GROUP 14 - Thermostat ). Vacuum Pipe Assembly, By-pass Pipe, Heater Return Pipe and Thermostat Case Removal (Refer to GROUP 14 - Water Hose and Water Pipe ). Throttle Body Assembly Removal (Refer to GROUP 13B - Throttle Body Assembly ). Air Inlet Pipe and Inlet Manifold Assembly Removal (Refer to GROUP 15 - Inlet Manifold ) . Air Inlet Pipe and Inlet Manifold Assembly Removal (Refer to GROUP 15 - Inlet Manifold ) . Fuel Injector Assembly and Common Rail Assembly Removal (Refer to GROUP 13B - Fuel Injector and Common Rail ). Vacuum Pump Removal (Refer to ). Camshaft Assembly and Rocker Arm Removal (Refer to ). Cylinder Head and Cylinder Head Gasket Removal (Refer to ). Engine Oil Pan Removal (Refer to ). Camshaft Position Sensor and Crank Angle Sensor Removal (Refer to GROUP 13B - Camshaft Position Sensor and Crank Angle Sensor ). Water Pump Removal (Refer to GROUP 14 - Water Pump ).
Post-installation Operation Water Pump Installation (Refer to GROUP 14 - Water Pump ). Camshaft Position Sensor and Crank Angle Sensor Installation (Refer to GROUP 13B - Camshaft Position Sensor and Crank Angle Sensor ). Engine Oil Pan Installation (Refer to ). Cylinder Head and Cylinder Head Gasket Installation (Refer to ). Camshaft Assembly and Rocker Arm Installation (Refer to ). Vacuum Pump Installation (Refer to ). Fuel Injector Assembly and Common Rail Assembly Installation (Refer to GROUP 13B - Fuel Injector and Common Rail ). Air Inlet Pipe and Inlet Manifold Assembly Installation (Refer to GROUP 15 - Inlet Manifold ) . Air Inlet Pipe and Inlet Manifold Assembly Installation (Refer to GROUP 15 - Inlet Manifold ) . Throttle Body Assembly Installation (Refer to GROUP 13B - Throttle Body Assembly ). Vacuum Pipe Assembly, By-pass Pipe, Heater Return Pipe and Thermostat Case Installation (Refer to GROUP 14 - Water Hose and Water Pipe ). Thermostat Installation (Refer to GROUP 14 - Thermostat ). Turbocharger Assembly and Exhaust Manifold Installation (Refer to GROUP 15 - Exhaust Manifold and Turbocharger Assembly ). EGR Cooler Assembly and EGR Cooler Bracket Installation (Refer to GROUP 17 - EGR Valve and EGR Cooler ). A/C Compressor Drive Belt, Alternator Drive Belt and Crankshaft Pulley Installation (Refer to ). Cooling Fan and Cooling Fan Clutch Assembly Installation (Refer to GROUP 14 - Cooling Fan ). Radiator Shroud Cover (Upper) Installation (Refer to GROUP 14 - Radiator ). Air Cleaner Assembly and Air Intake Duct Installation (Refer to GROUP 15 - Air Cleaner ). Engine Cover Installation (Refer to ). Engine Oil Refilling (Refer to GROUP 12 - On-vehicle Service, Engine Oil Replacement ). Engine Coolant Refilling (Refer to GROUP 14 - On-vehicle Service, Engine Coolant Replacement ). Drive Belt Tension Check and Adjustment (Refer to ). Battery and Battery Tray Installation (Refer to GROUP 54A - Battery ). Fuel line Air-bleeding (Refer to GROUP 13B - On-vehicle Service, Evacuation of Air From Fuel Line ). Under Skid Plate and Engine Room Under Cover (Front) Installation (Refer to GROUP 51 - Under Cover ).
TIMING CHAIN
Handbuchabbildung – für volle Größe antippen
TIMING CHAIN
Handbuchabbildung – für volle Größe antippen
TIMING CHAIN
Handbuchabbildung – für volle Größe antippen
TIMING CHAIN
Handbuchabbildung – für volle Größe antippen
TIMING CHAIN
Handbuchabbildung – für volle Größe antippen
TIMING CHAIN
Handbuchabbildung – für volle Größe antippen
TIMING CHAIN
Handbuchabbildung – für volle Größe antippen
TIMING CHAIN
Handbuchabbildung – für volle Größe antippen
TIMING CHAIN
Handbuchabbildung – für volle Größe antippen
Removal steps · Power steering oil pump assembly 1. Harness bracket 2. Harness clamp >>C>B>B>A>A>A>A>A
Removal steps
·
Power steering oil pump assembly
  1. Harness bracket
  1. Harness clamp
  1. Timing gear case assembly
  1. Timing gear case stiffener
  1. Crankshaft sensing blade
  1. Chain bracket
  1. Idler A washer
  1. Oil jet assembly
  1. Spring pin
  1. Idler washer
  1. Camshaft sprocket
  1. Timing chain
  1. Tension lever assembly
  1. Tension lever shaft
  1. Guide plate
  1. Guide lower plate
REMOVAL SERVICE POINTS
POWER STEERING OIL PUMP ASSEMBLY REMOVAL
1.With the hose installed, remove the power steering oil pump assembly from the engine assembly (Refer to ).
2.After removing the power steering oil pump assembly, secure it with a cord in the location where the removal and installation of the engine assembly cannot be hindered.
TIMING CHAIN REMOVAL
Remove special tool camshaft sprocket holder kit (MH063490) that is installed when removing the cylinder head assembly and cylinder head gasket. Then, remove the timing chain.
INSTALLATION SERVICE POINTS
1.Using special tool camshaft sprocket holder kit (MH063490), support the camshaft sprocket. A: Nut B: Washer C: Spacer D: Adjusting plate E: Flange bolt F: Flange bolt G: Nut
2.Check that the mating mark “1” on the idler gear and sprocket assembly is in alignment with that on the crankshaft gear.
3. caution Note that the timing chain has one mark plate for the idler gear and sprocket assembly side, and two mark plates for each camshaft sprocket. Align the mating mark on the idler gear and sprocket assembly with the yellow mark ring plate on the timing chain.
4.Align the mark ring plates with the camshaft sprocket mating marks.5.Tie up the timing chain and the camshaft sprocket with a cord to prevent the mating mark misalignment.
6.Install the idler washer, the spring pin and the oil jet. The idler washer front mark "F" must face toward the front of the engine.
Install the idler A washer and the chain bracket. The idler A washer front mark "F" must face toward the front of the engine.
1.Clean the timing gear case assembly and the front plate assembly matching surfaces with a scraper or a wire brush.
2.Apply a continuous bead of the specified sealant to the timing gear case assembly matching surface as shown.Specified sealant: ThreeBond 1207F note Install the timing gear case assembly immediately after applying sealant.
3.Install the mounting bolts and nuts to the timing gear case assembly at the shown positions. Name Symbol Size (Nominal diameter × length mm) Flange bole A 8 × 75 B 8 × 85 C 8 × 90 D 8 × 55 E 8 × 60 F 10 × 60 Cap nut G - 4. caution After the installation, until a sufficient period of time (one hour or more) elapses, do not apply the oil or water to the sealant application area or start the engine. Tighten the timing gear case assembly mounting bolts and nuts to the specified torque.Tightening torque: 24 ± 4 N·m 50 ± 5 N·m
Name Symbol Size (Nominal diameter × length mm) Flange bole A 8 × 75 B 8 × 85 C 8 × 90 D 8 × 55 E 8 × 60 F 10 × 60 Cap nut G -
Name
Symbol
Size (Nominal diameter × length mm)
Flange bole
A
8 × 75
B
8 × 85
C
8 × 90
D
8 × 55
E
8 × 60
F
10 × 60
Cap nut
G
-
